Caso de éxito
Emisario submarino del sistema de agua de mar de la Jazan Economic City en Arabia Saudita

09/06/2021

Emisario submarino del sistema de agua de mar de la Jazan Economic City en Arabia Saudita




Antecedentes


Después de casi 2 años de estudios preliminares, en 2016, la empresa saudita SAUDI ARAMCO seleccionó la tubería de PEAD estructurada fabricada según DIN16961 para la construcción del emisario submarino del sistema de agua de mar de la Jazan Economic City.

Este proyecto era uno de los 16 EPC`s en que se dividía la construcción de la nueva ciudad económica de Jazan.

El sistema suministra agua de mar, entre otros, a una refinería y a un ciclo combinado de nueva construcción.

El agua una vez empleada se devuelve al mar a través de un emisario submarino compuesto por 6 líneas de tubería de PEAD de 3.000mm de diámetro interior y de 2,5 km de longitud cada una.

La capacidad de este emisario es de 501.000 m3/h. La construcción del sistema de agua de mar se adjudicó a la empresa “China Harbour Engineering Company” (CHEC) bajo la modalidad de EPC.

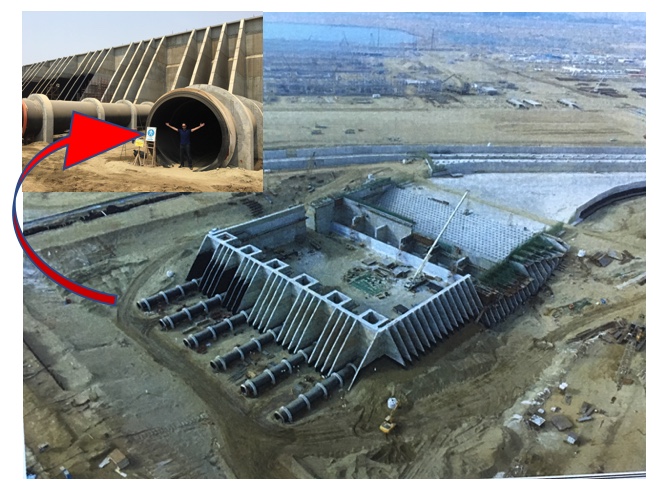

Cantara de salida del emisario submarino

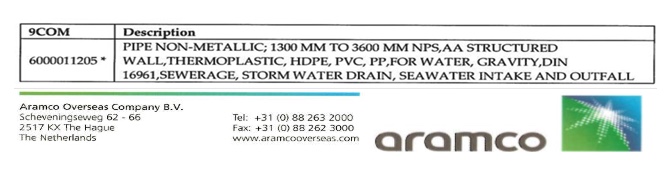

A principios de 2016 PPA&KRAH consigue la homologación de SAUDI ARAMCO como proveedor de tubería de PEAD fabricada bajo norma DIN16961.




Adjudicación de la obra


En marzo de 2016, CHEC adjudicó a PPA&KRAH y a dos fabricantes más de tubería de PEAD de la península arábica, los trabajos de ingeniería, fabricación, suministro y asistencia técnica a la instalación del referido emisario submarino.

El proyecto quedó ejecutado al 98% en diciembre de 2017. PPA&KRAH fue designado por el cliente como líder tecnológico del proyecto, encargándose de la ingeniería de la tubería y su instalación; y de la fabricación y suministro de la totalidad de los accesorios y de una parte de la tubería.

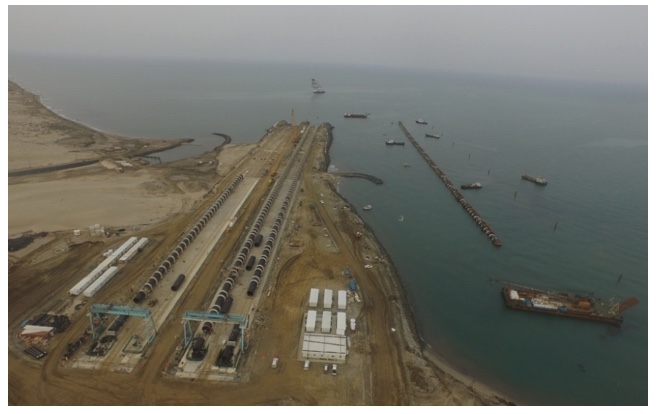

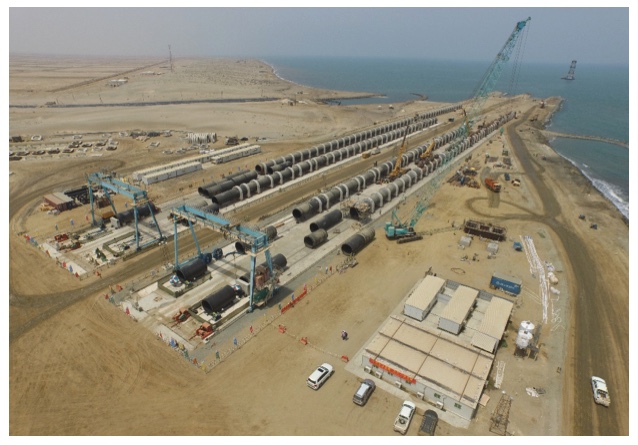

Rampa de formación de tramos de 650 m de longitud de tubería PEAD


La posibilidad de definir la rigidez de la tubería en función de las condiciones de instalación de cada tramo proyectado, junto con el método de soldadura (electrofusión en lugar de termofusión) permitió terminar la instalación de los 15 km de tubería y accesorios DN-3000 en el tiempo récor de menos de 2 años. Constituyendo un hito en este tipo de obras.

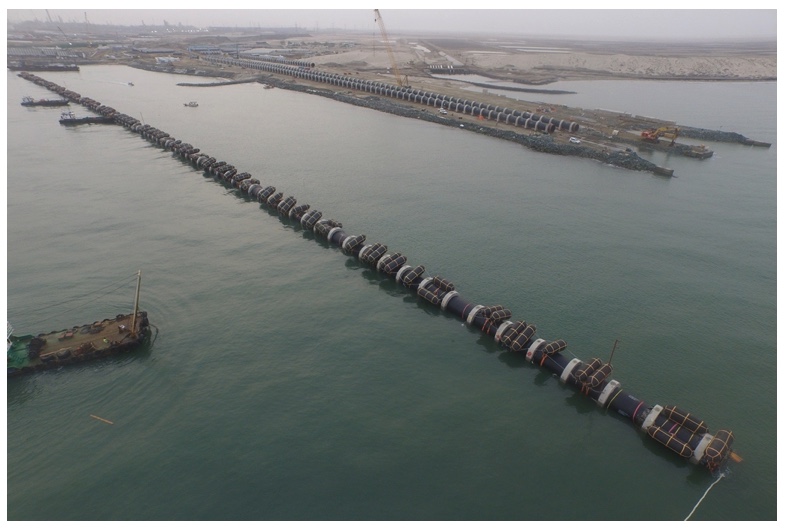

Lanzamiento y hundimiento de un tramo de 650 m de tubería PEAD DN-3000

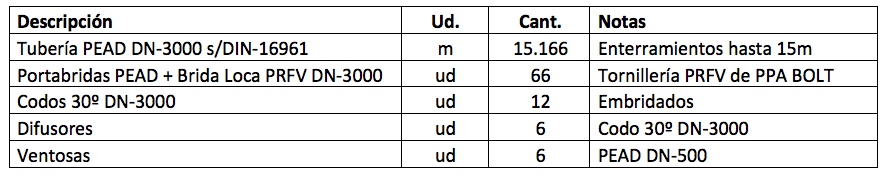

El proyecto en cifras




Vídeo del proyecto
