Caso de éxito
Vogelsang Biocut: Solución eficaz para la limpieza de tanques de tormenta

22/07/2020

Vogelsang Biocut: Solución eficaz para la limpieza de tanques de tormenta






Antecedentes


Las lluvias torrenciales, y sus indeseables consecuencias, son cada vez más frecuentes y muchos municipios aún no están suficientemente preparados para ellas.

La solución más básica son los sistemas de alcantarillado, las tuberías y los canales de gran tamaño que permiten que el agua de lluvia pueda ser drenada rápidamente.

Un paso más allá que permite aumentar la eficiencia en este proceso consiste en la instalación de tanques de tormentas, actuando estos como estaciones de regulación/amortiguación durante la recogida de aguas pluviales.

Estas instalaciones permiten recoger y liberar el agua de lluvia de una manera paulatina y constante hacia las Estaciones Depuradoras de Aguas Residuales (EDAR), para su posterior tratamiento.



Llegada de sólidos a los tanques de tormenta


Durante la fase de carga, el agua de lluvia llega a gran velocidad y con flujo turbulento transportando todo tipo de sólidos orgánicos, como fibras, e inorgánicos, como toallitas húmedas.

A pesar de la instalación de filtros y desarenadores, una gran cantidad de sólidos sigue llegando al tanque de tormentas.

Incluso cuando el contenido total en materia seca a su entrada es sólo del 1.5%, los materiales más densos tienden a sedimentar en el fondo, mientras que los sólidos más ligeros flotan en su superficie.

Así, una vez se drena el fluido, el contenido de materia seca en el fondo del tanque puede alcanzar una concentración de hasta el 10 - 20 %.

Para eliminar este material se suelen usar bombas trituradoras de achique, sin tener en cuenta su baja eficiencia y sus limitaciones a la hora de manejar fluidos viscosos con un alto contenido en sólidos.



Solución de Vogelsang


Como ejemplo, en el tanque de tormentas de Butarque, se producían innumerables averías durante el drenaje por la existencia de grandes cantidades de fibras y trapos que atascaban las bombas principales de la planta.

Vogelsang realizó una prueba piloto en uno de los tanques de tormentas existentes en Madrid (Abroñigal), encontrando una solución económica y eficiente al problema.

Satisfechos con el resultado, la empresa explotadora decidió instalar un nuevo equipo Vogelsang ampliando la capacidad de drenaje del tanque de tormentas de Butarque, cuya capacidad de almacenamiento total ronda los 400.000 m3.

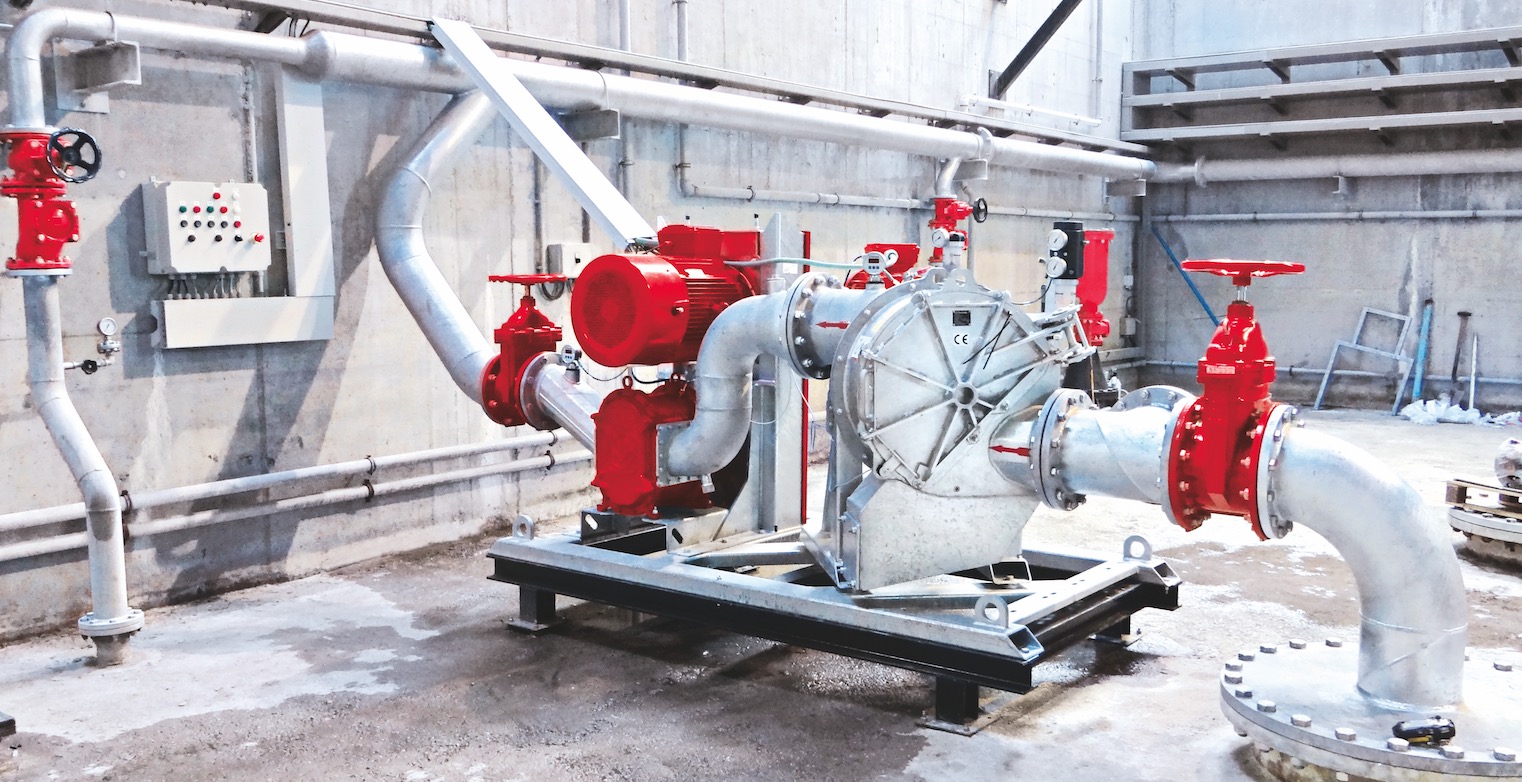

Vogelsang diseño y fabricó un sistema BioCut, equipado con una bomba lobular VX186-260Q y un macerador RotaCut RCX-58G conectados en serie sobre una misma bancada.




El uso de una bomba lobular autoaspirante, hace posible su instalación en la cámara seca de bombeo.

Este BioCut fue diseñado para una capacidad de 55-220 m3/h pudiendo bombear fluidos y lodos con un alto contenido de sólidos y fibras.




El lodo, antes de llegar a la bomba, pasa a través del macerador donde las piedras y objetos metálicos son decantados, mientras que los trapos y fibras son cortados para poder ser posteriormente bombeados.

El macerador protege a la bomba y al resto de la instalación contra posibles daños y atascos. El cuadro de control permite la monitorización de las variables del proceso en remoto y de forma instantánea.

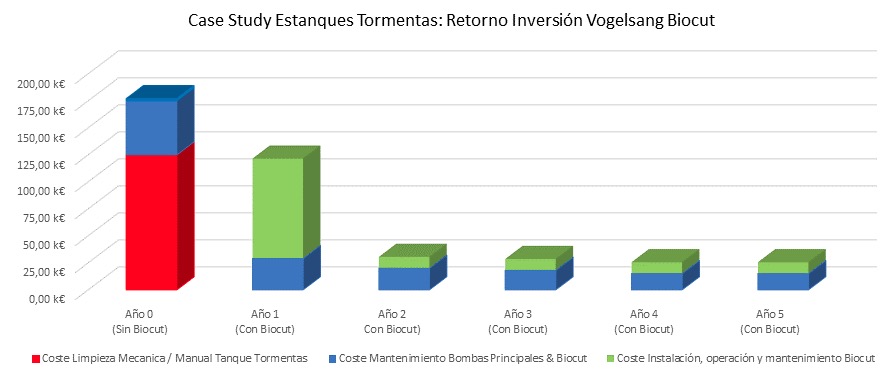

El BioCut Vogelsang permite el vaciado y la limpieza de los tanques de tormentas de forma cómoda, económica y eficiente.
