CVI reforma la depuración de la piscina municipal de Catadau en la provincia de Valencia


29/07/2021

Equipos y soluciones
CVI reforma la depuración de la piscina municipal de Catadau en la provincia de Valencia



  • El proyecto consiste en la reforma de la depuración de la piscina y sus instalaciones

La piscina municipal de Catadau, en la provincia de Valencia, fue construida a finales de los años 70. Se trataba de una piscina al aire libre cuya maquinaria, instalaciones hidráulicas y eléctricas, sufrían un gran deterioro inevitable por el paso del tiempo.




Se detectaron oxidaciones en las tuberías del sistema de depuración, averías en las bombas de recirculación, fisuras y desconches en el recinto dónde se ubicaba el sistema de depuración y desinfección, además de tener la instalación eléctrica en estado crítico.

Además, las inspecciones de la Conselleria de Sanitat, evidenciaban que el sistema manual de cloración y desinfección, a pesar de llevarse a cabo con la mayor implicación y motivación posible, quedaron desregulados por la nueva legislación.

Por todo ello, la Corporación Municipal contactó con CVI para llevar a cabo una reforma de la piscina y de sus instalaciones, extendida al sistema de depuración del agua, con todo lo que ello implica, la instalación eléctrica y a la reforma de los vestuarios.


Reforma de la depuración de la piscina municipal de Catadau


El alcance de las obras de reforma fue fundamentalmente la renovación del equipo de depuración y desinfección de la piscina, sustitución de toda la red de tuberías, tanto de impulsión como de retorno, sustitución de las playas por unas nuevas con sistema desbordante y utilización de la antigua balsa infantil como vaso de expansión.

El proyecto que se ha llevado a cabo ha sustituido todo el equipo de filtrado, depuración y desinfección por el nuevo sistema con playas desbordantes y desinfección automática.




Se han reformado totalmente los vestuarios y aseos que existían, redistribuyéndolos y renovando todas las instalaciones interiores, que se encuentran en la parte inferior de la terraza solárium, y estaban prácticamente inutilizables, debido al deterioro del tiempo.




Este proyecto tuvo un presupuesto total de obra más honorarios con IVA de 162.601,97€.





Actuaciones que se llevaron a cabo en el proyecto


Renovación de playas y conducciones

Se han reformado las playas, dotándolas de un sistema de recogida de agua por desbordamiento perimetral y un sistema de impulsión de profundidad a ambos laterales de la piscina, tipo finlandés, para lo cuál se precisó de un vaso de expansión y un nuevo equipo de filtración.

Las operaciones que se ejecutaron fueron, entre otras:

  • Demolición de las playas y parte del muro de la piscina.
  • Excavación y demolición de las tuberías de depuración, desagüe y abastecimiento, situadas bajo las playas.
  • Sellado de los orificios de las viejas boquillas de impulsión.
  • Los antiguos desagües de fondo de la piscina eran inadecuados para el sistema de playas desbordantes, por lo que se excavaron dos nuevos pozos para colocar arquetas de desagüe en el fondo de la piscina y su conexionado con el recinto donde se ubica la depuradora.
  • Ejecución de la nueva red de tuberías bajo las playas.
  • Construcción de arquetas de PVC junto al vaso de la piscina a lo largo de su perímetro y en todas las tomas de impulsión y de desagüe de la canal desbordante.
  • Impermeabilización de la piscina infantil (en desuso) para ser usada como vaso de expansión.
  • Conexionado de la canal de las playas desbordantes con el vaso de expansión.
  • Capa de zahorra compactada bajo solera playa.
  • Instalación de rebosadero de piscina en gres vitrificado con nivel desbordante tipo finlandés.
  • Colocación de solado de baldosa de gres antideslizante natural.
  • Colocación de la canaleta para la recogida del agua de las playas de la piscina en el perímetro exterior.

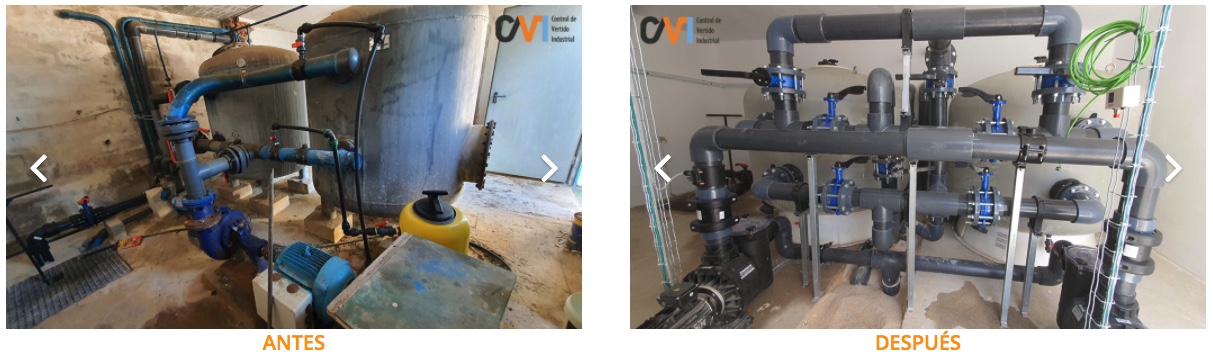

Actualización de la depuradora

Había que renovar las instalaciones y adecuarlas a la nueva normativa vigente, y para ello tanto la depuradora como todas las instalaciones que comportan la misma fueron sustituidas en su totalidad. Además, se reformó el recinto donde se ubica todo el sistema de depuración.

Las actuaciones que se realizaron en el recinto y en el sistema fueron, entre otras:

  • Desmontaje de todas las instalaciones anteriores.
  • Apertura de canalización para conectar el vaso de expansión con la piscina y con el recinto de la depuradora.
  • Picado y saneamiento del recinto.
  • Instalación de depósitos de filtración monocapa de fibra de vidrio, anti corrosivos, y muy resistentes.
  • Instalación de dos bombas de alta eficiencia, con prefiltro y caudal a 12 m.c.a. de 80m³/h con potencia de 5,5 hp.
  • Instalación de válvula de mariposa motorizada D.225, para selección de entrada de agua de fondo o vaso de expansión.
  • Instalación de equipo automático dosificador de floculante con caudal regulable, tubo de aspiración y tubo de impulsión.
  • Contadores para medición de absorción e inyección del agua del vaso de la piscina. Contador para medición del agua de entrada de red. Electroválvula para control de agua de entrada de red.
  • Se instaló también un armario para el control de las sondas de los niveles del vaso de expansión.
  • Instalación de un sistema automático de regulación PR-207. Equipo de regulación y control especial para medición de parámetros de pH y Cloro libre, montado en panel, con sus correspondientes bombas dosificadoras de Cl y de reductor de pH.
  • Instalación de un cuadro eléctrico que alimenta todo el sistema eléctrico y protege los distintos elementos de la instalación.

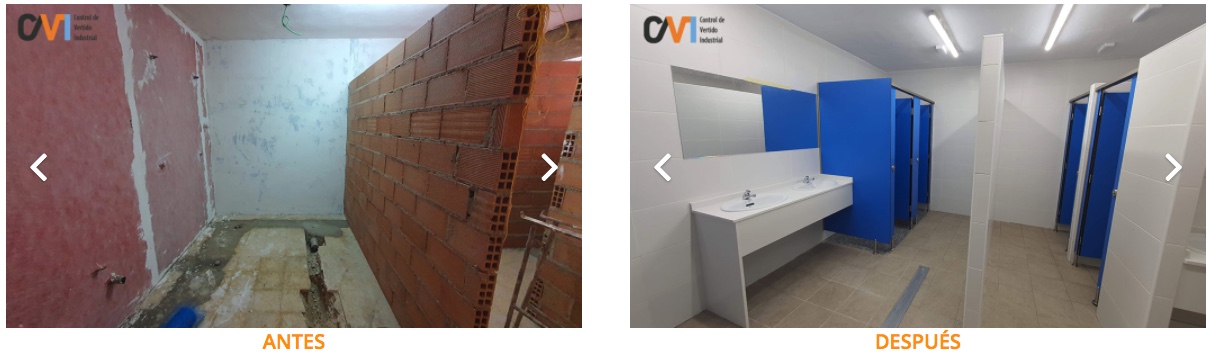

Reforma de los vestuarios

Los vestuarios estaban en muy mal estado, eran prácticamente inutilizables. Por ello se reformaron por completo y los trabajos que se llevaron a cabo fueron:

  • Demolición del interior de los vestuarios y aseos existentes, desmontaje de sanitarios, griferías y carpintería.
  • Excavación para formar la nueva red de saneamiento, formación de sumideros y nueva distribución de los vestuarios.
  • Realización de tabiquería, premarcos y creación de huecos exteriores.
  • Instalación de fontanería, saneamiento e instalación eléctrica.
  • Alicatado y pavimentado.
  • Carpintería interior y exterior de vestuarios.
  • Colocación de sanitarios e instalación de griferías.
  • Revestimientos de suelos, con cerámica de gres esmaltada con grado de resbaladicidad 3.
  • Acabados de accesorio: espejos, barras de sujeción de los sanitarios adaptados, portapapeles, secamanos, etc.

Otras reformas

Quedaron una serie de actuaciones encaminadas a restaurar instalaciones:

  • Pintado del vaso de la piscina con pintura de clorocaucho
  • Pintado de todas las dependencias que se reformaron.
  • Remate y sellado de los encuentros de la playa desbordante con las terrazas del contorno de la piscina.



Fuente controlvi.com
