Nueva Sonda de Nivel y Velocidad 4-20 mA para control de vertidos y aliviaderos de Bilanz Qualitat


11/06/2019

Bilanz Qualitat
Nueva Sonda de Nivel y Velocidad 4-20 mA para control de vertidos y aliviaderos de Bilanz Qualitat



  • Especial tuberías y canales parcialmente llenos


Fácil de instalar

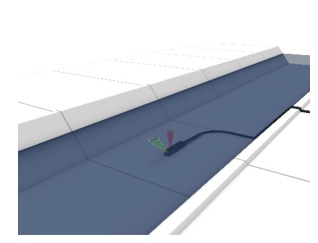

La sonda se monta rápidamente en la parte inferior de una tubería o canal para medir y transmitir con precisión el nivel y la velocidad del agua.

Este sensor ultrasónico es su solución para la medición continua de agua en canales abiertos y tuberías parcialmente llenas.

No se requiere calibración.

Se puede conectar directamente a datalogger o PLC sin necesidad de equipos intermedios enviado gracias a sus 2 salidas 4-20 mA la señal de velocidad y nivel del agua, obteniendo finalmente el caudal mediante la aplicación de la ecuación correspondiente.





Alimentación


La sonda puede ser alimentado por baterías, placas solares o fuentes de alimentación de corriente continua.

Dispone de 2 salidas de 4-20 mA se pueden conectar a registradores de datos, sistemas SCADA o sistemas de medición PLC.




El flujo se puede calcular a partir de las salidas de la sonda usando la fórmula:

  • Flujo = Área x Velocidad, donde "Área" es el área de la sección transversal del canal en el nivel medido por la sonda, y "Velocidad" es la velocidad del agua.


Puede montarse en tuberías de irrigación, canales, desvíos, zanjas o alcantarillas con dimensiones definidas.




La sonda está diseñada para proporcionar mediciones de nivel y velocidad en aplicaciones de canal abierto de agua, que normalmente han desarrollado condiciones de flujo.




Deberá utilizar otro equipo de alta precisión que lleva sonda y controlador para aplicaciones con condiciones de superficie turbulentas causadas por condiciones de flujo de alta velocidad o poco desarrolladas.



Dimensiones

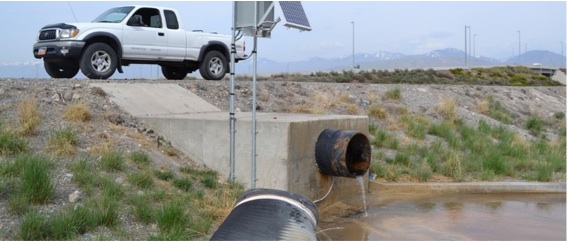

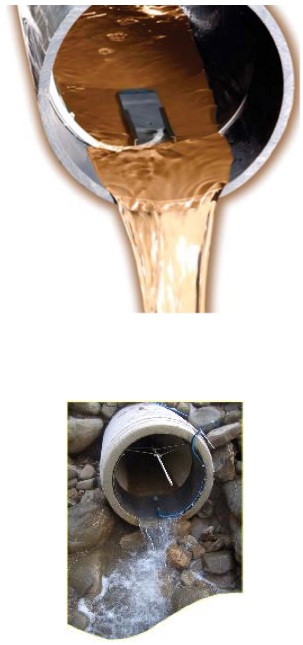

Instalaciones









Aplicaciones


1.    Aguas residuales
2.    Control de vertidos
3.    Efluentes industriales
4.    Agua de riego
5.    Alcantarillado
6.    Arroyos naturales
7.    Aguas pluviales
8.    Aliviaderos






Fuente www.bilanzqualitat.es
