Raven-Eye® Caudalímetro radar para aplicaciones de lámina libre


16/03/2022

Raven-Eye® Caudalímetro radar para aplicaciones de lámina libre


Descripción del equipo:


El RAVEN-EYE® es un caudalímetro por tecnología radar para mediciones de caudal en canal abierto. Utiliza la tecnología de última generación de medición de caudal desde la superficie, sin contacto con el agua. Además, se pueden integrar de forma fácil sistemas de telemetría u otros sistemas ya existentes de SCADA.

Los sensores radar se llevan utilizando durante muchos años, así que se preguntará ¿por qué el RAVEN-EYE® es tan innovador? Este dispositivo emplea los métodos más recientes de diseño, desarrollo y producción que han permitido fabricar un sensor radar de nueva generación de gran calidad a un precio que lo convertirá en su primera opción para la medición de caudal en canal abierto y alcantarillado, aunque, por suerte, estas no son solo las únicas ventajas de RAVEN-EYE®.

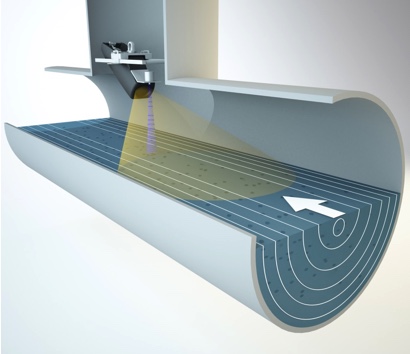

El Raven-Eye se instala por encima de la superficie del agua y mide la velocidad del flujo utilizando la tecnología de radar y el nivel del agua empleando un sensor de nivel (ultrasónico, radar o piezoresistivo). El caudal se calcula aplicando la ecuación de continuidad: Q = v x A

El Raven-Eye funcionará incluso cuando sea obstaculizado por plásticos o maderas. Durante cada ciclo de medición, se realizan miles de mediciones de velocidad que se procesan para dar una lectura extremadamente precisa de velocidad media empleando un procesador digital de señal dedicado que realiza un análisis espectral en tiempo real.


Ventajas:


  • Sensor radar para medir la velocidad superficial.
  • Medición sin contacto con el agua.
  • Libre de mantenimiento, con funciones de autodiagnóstico.
  • Totalmente sellado, protección IP68.
  • La solución perfecta para condiciones de flujo difíciles: alto contenido de sólidos, alta temperatura, flujos de agua superficiales, aguas corrosivas, altas velocidades y grandes canales abiertos.





Características:


Sensor de velocidad radar

  • Fabricado en poliuretano con protección IP68.
  • Rango de medida: 0,15 – 9 m/s bidireccional.
  • Resolución: 0,001 m/s.
  • Precisión: 0,5%.
  • Temperatura de trabajo: de -20º a 50º C.
  • 1 x salida 4-20 mA configurable.
  • Puerto RS485 con protocolo Modbus ASCII.
  • Sensores de temperatura, humedad y presión internos para auto-diagnóstico.
  • Cable de 10 m de longitud.
  • Alimentación 4-26 VDC.
  • Dimensiones/peso: 422 x 140 x 183 mm / 3,85 kg.

Sensor de nivel ultrasónico

  • Protección IP68.
  • Rango de medida: 0,25 – 6 m.
  • Resolución: – Precisión: 0,2 %.
  • Cable de 10 m de longitud.
  • Alimentación: 18 – 36 VDC mediante lazo 4-20 mA auto-alimentado.
  • Peso: 0,65 kg.



Más información sobre el Raven-Eye® aquí...
