04/09/2019

Conoce las nuevas instalaciones de almacenamiento y dosificación de carbón activo en polvo de la ETAP Carambolo, ejecutadas por DTD




La Estación de Tratamiento de Agua Potable - ETAP del Carambolo, es una de las mayores infraestructuras de tratamiento de agua potable de Andalucía.

Desde ella se alimenta la capital y buena parte del área metropolitana de Sevilla. Cuenta con una capacidad de tratamiento de hasta 10 m3/s en momentos punta.

Contaba con una  instalación de dosificación de carbón activo en polvo en la obra de llegada, la cual se concibió en su momento de forma provisional por la necesidad de atender con un tratamiento de choque episodios puntuales de contaminación difusa por plaguicidas u otras causas.



Proyecto de remodelación de la planta


El nuevo proyecto acometido por EMASESA y que acaba de ser ejecutado y puesto en marcha por la empresa DTD (Desarrollo de Tecnologías de Depuración), pretende modernizar el sistema, a la par que aumentar la capacidad de dosificación y la autonomía de almacenamiento.

La instalación se proyecta con 4 líneas independientes en paralelo.

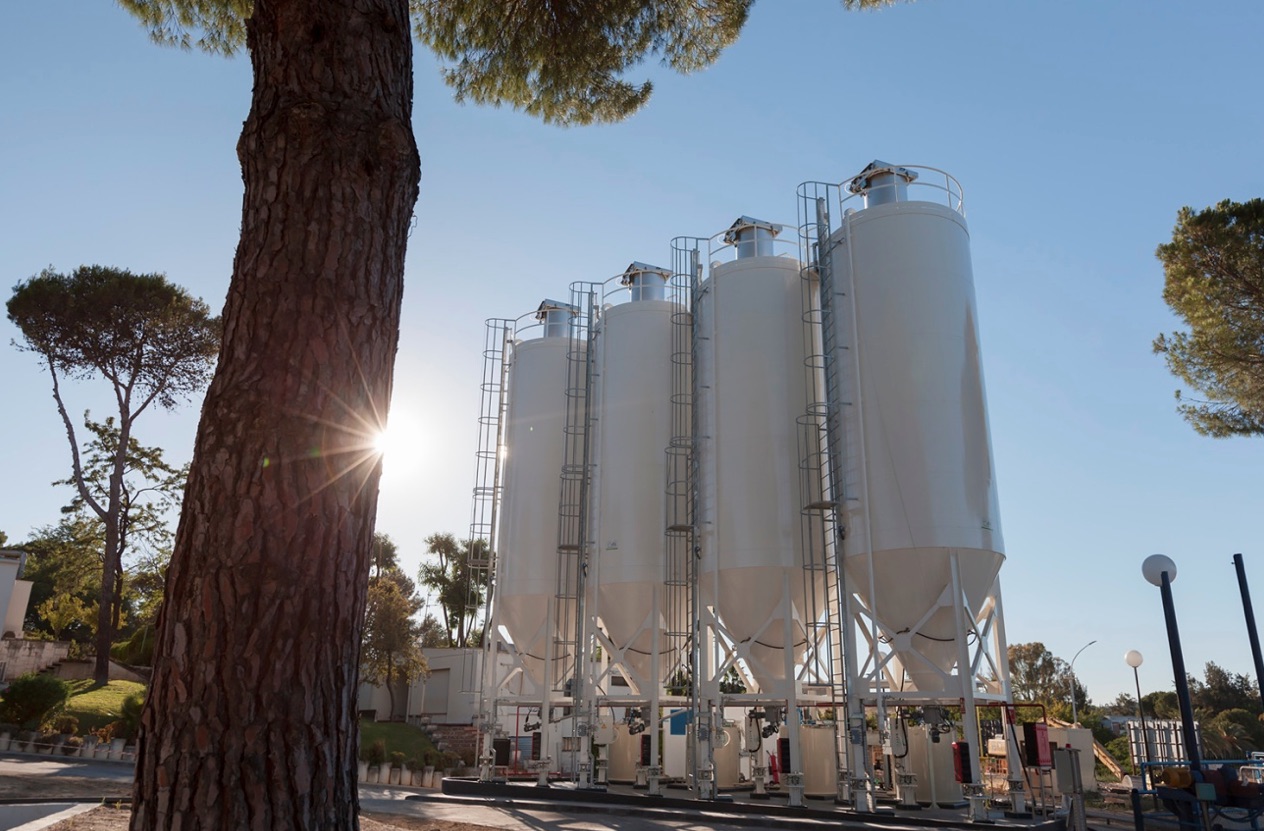

Vista general de la instalación


Los principales elementos instalados en cada una de las líneas son los siguientes:

  • 1 silo de almacenamiento de 80 m3 de capacidad bruta (3,5 m. de diámetro y 13,5 de altura).

  • 1 transportador de eje vertical con paletas rotativas situado en la boca inferior de salida del silo con función de rompebóvedas y extracción de producto.

  • 1 transportador de tornillo helicoidal con capacidad para dosificar en un rango de  40 a  450 kg/h en continuo.

  • 1 cubas de preparación de 2.000 L de volumen útil, fabricada en polipropileno, con su correspondientes agitadores.

  • 1 bomba de transporte para un rango de 5-12 m3/h de solución, que alimenta los ramales de distribución a los diferentes puntos de dosificación.

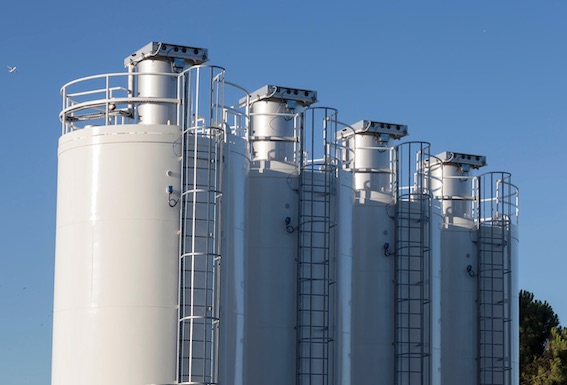

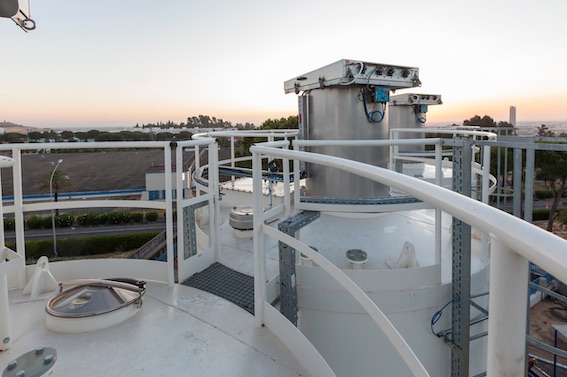

Detalles de los filtros de mangas en la zona superior de los silos

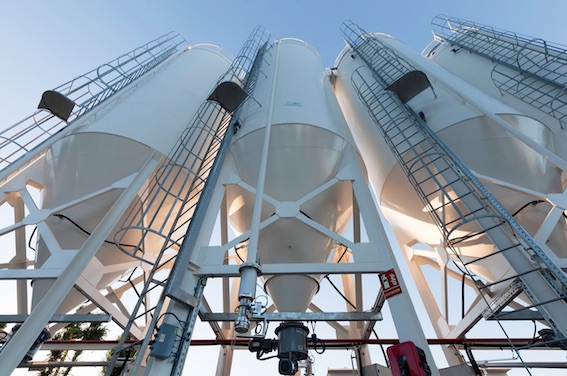

Vista inferior con detalle de los rompebóvedas

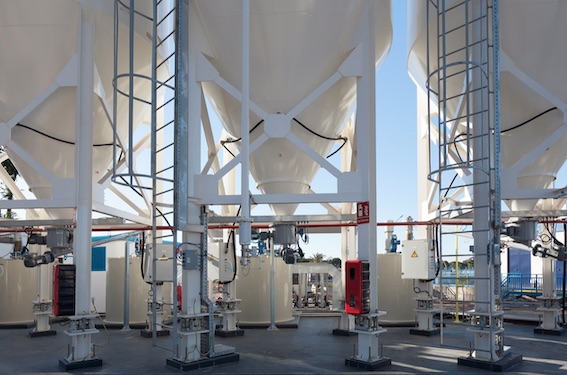

Vista inferior con las cubas de preparación al fondo

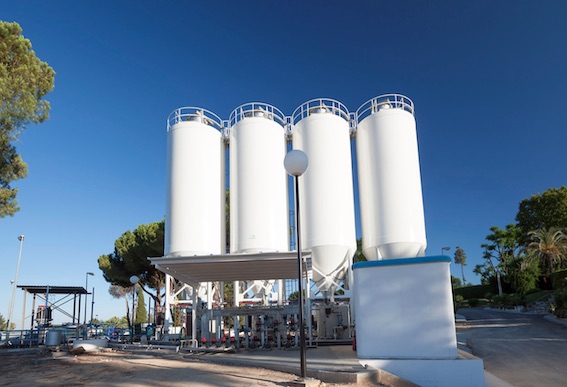

Vista general con bombeos de impulsión en primer plano



Vista de conjunto
