Data loggers GSM/GPRS de Sofrel, diseñados para ser instalados en arquetas enterradas

08/10/2014

Data loggers GSM/GPRS de Sofrel, diseñados para ser instalados en arquetas enterradas



Gama LS/LT


Los data loggers LS/LT han sido especialmente diseñados para ser instalados en arquetas que pueden inundarse.

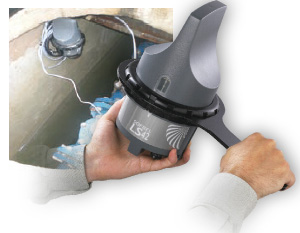

Su robusto diseño y su sistema de conexión de tipo “militar” garantizan una total estanqueidad (IP68). Su anillo de apriete permite al usuario acceder in situ a la tarjeta SIM y a la pila.

Alimentados por una pila de litio, nuestros data loggers ofrecen una autonomía de funcionamiento durante varios años (hasta 10 años).

Sus modos de comunicación GSM en modo SMS o GPRS se basan en una antena interna muy eficiente especialmente estudiada para un uso en arqueta enterrada (posibilidad de desplazamiento de una antena externa en los casos de recepción difícil de la señal GSM).

Diseñados según un proceso industrial y fabricados según normas de calidad de las más exigentes, los data loggers LS/LT cuentan con una garantía de 3 años.




Una gama completa


La gama SOFREL LS/LT consta de:

Data loggers LS para la lectura de contadores de sectorización y la detección de fugas en las redes de distribución de agua potable:

  • SOFREL LS42 (4 DI + 2 AI opcionales),
  • SOFREL LS42EA (4 DI + 2 AI opcionales + antena deportada),
  • SOFREL LS10 (1 DI para 1 solo contador).

Data loggers LT para la detección de los desbordamientos, el seguimiento de las emisiones y la vigilancia y autocontrol de los aliviaderos de tormenta en las redes de aguas residuales y pluviales:

  • SOFREL LT42 (4 DI + 2 AI opcionales),
  • SOFREL LT42EA (4 DI + 2 AI opcionales + antena deportada).

Data loggers SOFREL LT-V para el pilotaje de válvula de regulación de presión en las redes de distribución de agua:

  • SOFREL LT-V  (4 DI + 2 AI opcionales)+ solenoide,
  • SOFREL LT-V  (4 DI + 2 AI opcionales)+ solenoide + antena deportada).

Data loggers LT-US para la medida de caudales en las redes de aguas residuales y pluviales:

  • SOFREL LT-US (Sensor de ultrasonidos + 4 DI + 2 AI opcionales),
  • SOFREL LT-US EA (Sensor de Ultrasonidos 4 DI + 2 AI opcionales + antena deportada).



Fiabilidad de las transmisiones


Aunque la cobertura GSM sea globalmente muy correcta en superficie, el nivel de recepción puede caer fácilmente 30 dB en instalaciones subterráneas como aliviaderos de tormenta o salas de contadores.

Por tanto, LACROIX Sofrel se ha basado en sus conocimientos técnicos y prácticos en el ámbito de la electrónica y de las telecomunicaciones y ha realizado grandes inversiones en el desarrollo de una antena muy eficiente.

Los data loggers SOFREL LS/LT transmiten diariamente sus valores históricos y balances a 1 o 2 puestos centrales PCWin, supervisor industrial, servidor OPC o servidor WEB LS. A partir de entonces, el explotador de la red puede extraer los datos registrados y establecer sus balances de explotación.

En caso de cambio de estado de una entrada digital ED (superación de umbrales de nivel, fallo captador) el data logger puede activar una alarma hacia un teléfono móvil.



Fácil de instalar y de utilizar


LACROIX Sofrel se ha esforzado por proponer data loggers que sean muy sencillos de poner en aplicación y de utilizar:

  • La activación para intervención local se efectúa por medio de una llave. Una vez activada, un diagnóstico visual por LEDs de diferentes colores permite controlar la puesta en / fuera de servicio, la presencia de la tarjeta SIM, la conexión a la red GSM y el nivel de recepción.

  • La comunicación Bluetooth es muy práctica ya que permite al técnico intervenir en la configuración, eventualmente fuera de la arqueta. Puede realizar pruebas de comunicación GSM (Búsqueda del OPERADOR GSM que ofrece la mejor cobertura, prueba de posicionamiento de LS en la arqueta, etc.). También es posible explotar los datos en el lugar a través de una transferencia por comunicación Bluetooth.






Aplicaciones en sectorización



Solución para la sectorización de redes de agua

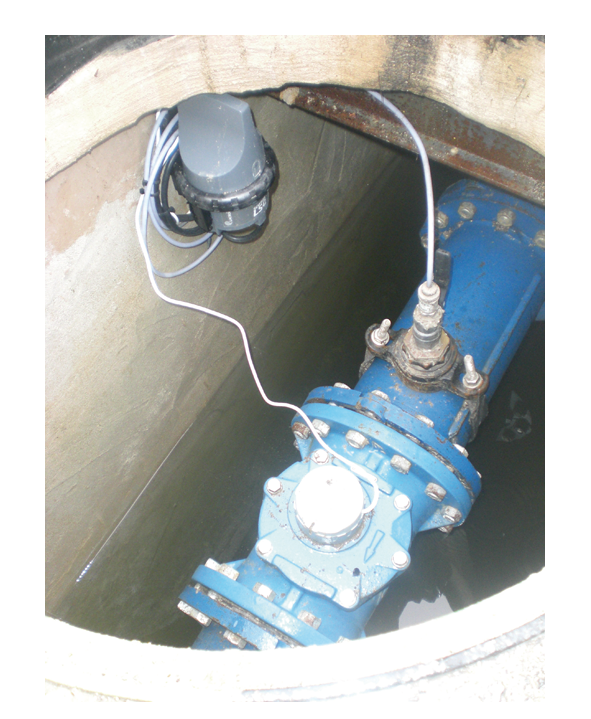

Estanco, alimentado por batería, y que comunica en GSM/GPRS, SOFREL LS es un data logger específicamente diseñado para las aplicaciones de lectura de contadores y sectorización de redes de agua potable.


Funciones dedicadas a la sectorización y a la detección de fugas de agua


Contador y caudal

Registro de los índices de contador según período configurable
Cálculo de los caudales medios
Gestión de contadores de tipo "ida y vuelta"

Medición

Control de la presión

Cálculos y archivos

Cálculo automático de los caudales medios, los volúmenes diarios y los caudales nocturnos
Archivo de los valores por tipo de información (contadores, balances, etc.)

Señalización y alertas

ED asignable a contactos (apertura tapón, etc.)
Definición de umbrales
En caso de cambio de estado o de superación de umbral (comunicación hacia centralización / emisión de SMS de alerta)



Configuración y explotación en un entorno gráfico intuitivo


La configuración de parámetros del SOFREL LS se efectúa muy fácilmente por medio de un asistente de configuración especialmente fácil de utilizar.

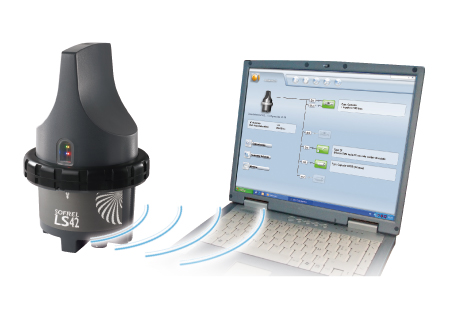

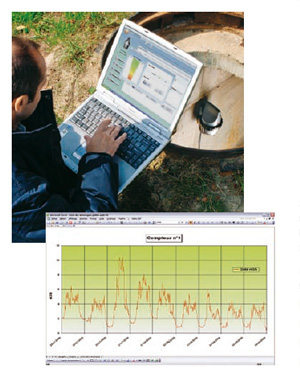

La explotación del data logger se efectúa en local por comunicación Bluetooth:
- Los valores archivados (contadores, medidas y balances diarios) se envían diariamente por SMS para explotación:

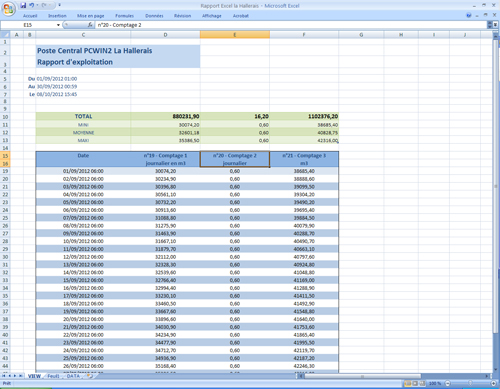

- Transferencia de los datos con curvas y tablas Excel




Comunicación remota


Los valores archivados (contadores, medidas y balances diarios) se envían diariamente por SMS para explotación:

  • Puesto Central
  • Supervisor
  • Servidor OPC
  • WEB LS






Aplicaciones en control de aliviaderos de tormentas

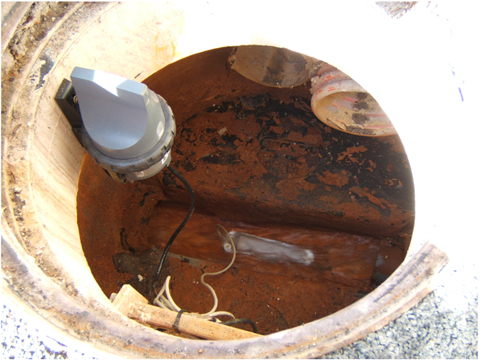

Una respuesta eficaz a las necesidades de vigilancia y control de los aliviaderos de tormenta:


Dotados de elaboradas funciones de archivo, los data loggers LT permiten telegestionar los aliviaderos de tormenta, diagnosticar las redes de aguas residuales y pluviales y proporcionar a los explotadores los datos relativos al control y vigilancia de la redes de saneamiento.

Herramientas indispensables para el control de los vertidos y la vigilancia de las redes de aguas residuales, los data loggers GPRS SOFREL LT se adaptan perfectamente a las exigencias de instalación de los aliviaderos de tormenta enterrados:

  • estanquidad reforzada (IP68 certificada 100 días - 1 m de agua),
  • alimentación por batería de larga duración (hasta 10 años de autonomía),
  • comunicación GPRS,
  • sencillez de instalación y de explotación …





Principales funciones


Al proponer 4 entradas digitales (DI) para la señalización de eventos (apertura tapa, incio de vertido, fallo captador, etc.) y 2 entradas analógicas (AI) opcionales (medida de nivel), SOFREL LT agrupa funciones que le permiten:

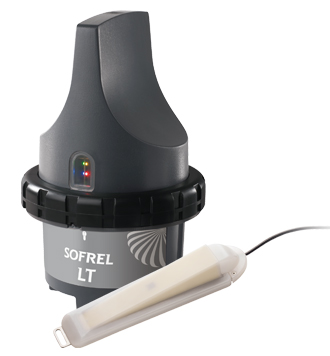

  • Conexión a captadores de desbordamiento (SOFREL CSV u otros),
  • Medir el nivel a través de captadores de ultrasonidos 4-20 mA (captador alimentado directamente por LT en 12 V),
  • Calcular el número y los tiempos de vertidos diarios,
  • Fechar cada incio de desbordamiento,
  • Archivar automáticamente la altura de agua según períodos de tiempo variables (ej.: alimentación del captador de ultrasonidos y registro del nivel durante los episodios lluviosos),
  • Transmitir los datos para cumplimentar los informes de autocontrol y vigilancia de las redes de saneamiento, etc.






Aplicaciones en medida de caudal de aguas de saneamiento

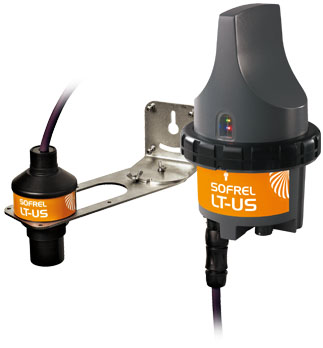

Autónomo en energía, equipado con una antena GSM muy eficiente, robusta y estanca (IP68), SOFREL LT-US responde a las necesidades de instrumentación de las redes de aguas de saneamiento.

Gracias a su sensor de ultrasonidos para la medida del nivel, el data logger LT-US permite vigilar en continuo el caudal en colectores o en aliviaderos en el medio ambiente.

Fácil de manejar y con una gran autonomía (alimentación por pila), LT-US aporta una solución totalmente optimizada para el control y la explotación de las redes de aguas residuales y pluviales:

  • Autocontrol
  • Diagnóstico permanente
  • Medidas y cálculos de caudales
  • Registro de caudales según umbrales de alerta,...



Funciones de medidas de nivel y caudal


Detección de desbordamiento:

  • Por captador específico SOFREL CSV
  • Gran fiabilidad de detección

Medidas:

  • Sensor de ultrasonidos, zona de medida 0,2 - 3 m
  • Precisión +/- 3mm
  • Longitud del cable 5m
  • 2 AI opcionales para captador externo 4-20mA

Cálculos y archivos:

  • Cálculo del caudal por tablas de conversión
  • Cálculo diario del volumen relacionado con el caudal
  • Gestión de los umbrales de alerta sobre nivel o caudal
  • Archivo de las medidas según periodos variables (cambios automáticos de periodo según suceso, ejemplo: desbordamiento)
  • Archivo de los cambios de estado (ejemplo umbrales)

Señalizaciones y alertas:

  • Entradas digitales (DI) que se vinculan a contactos o captadores de desbordamiento CSV
  • En caso de cambio de estado o de superación del umbral:

      - Comunicación hacia centralización
      - Emisión de un SMS de alerta




Aplicaciones para el pilotaje de válvulas de regulación de presión

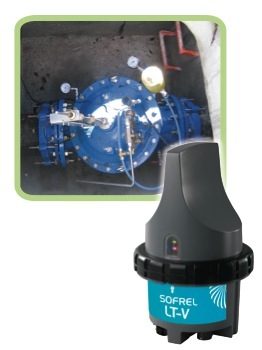

Aplicación pilotaje de válvulas de presión


Una respuesta eficaz a las necesidades de control de presión en válvulas PRV, permitiendo:

  • Reducir el volumen de las fugas disminuyendo la presión en la red, por la noche por ejemplo.
  • Mejorar la duración de la vida de la red reduciendo la intensidad en las puntas de presión.
  • Controlar la circulación del agua en la red.


Principio de funcionamiento del pilotaje de la válvula


El pilotaje de la válvula por el data logger se realiza según 2 modos utilizables de manera separada o simultáneamente:

  • Según periodo horario: el data logger da órdenes a la válvula (presión reducida o normal) en función de un periodo configurable durante 24 horas.
  • Según umbral, en función del caudal: el data logger calcula y archiva el caudal medio a partir de una información « Contador » cuando el caudal es superior a un umbral configurable por el usuario, el LT-V acciona la válvula.



Más información sobre los equipos de SOFREL en www.sofrel.es
