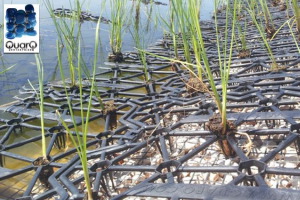

Estructura soporte AQ3M: El pilar de la viabilidad de los humedales en flotación



En el sector del tratamiento de aguas residuales, la diferencia entre un sistema que colapsa y uno que perdura reside en su base.

Como bien afirma Javier Carbonell, Ingeniero Agrónomo, su inventor y administrador de QUARQ ENTERPRISE: "La estructura soporte de las helófitas es el pilar esencial en el diseño y construcción de un humedal en flotación".

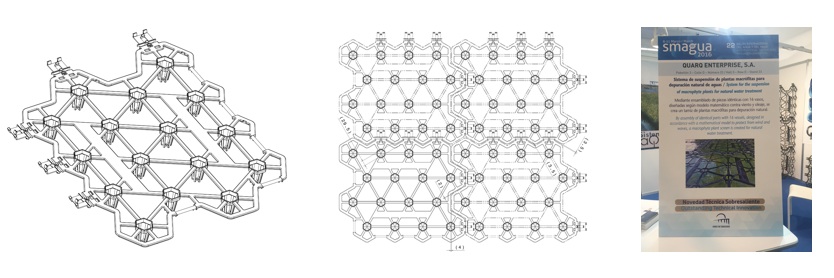

La Estructura AQ3M no es solo un soporte, es una evolución tecnológica reconocida como Novedad Técnica Sobresaliente en SMAGUA 2016, diseñada como solución a los fallos mecánicos de sistemas anteriores.

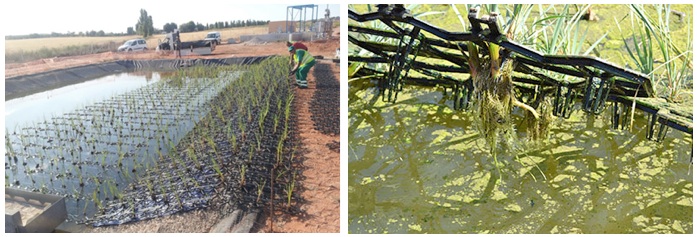

Uno de los mayores retos en la biofiltración es la supervivencia inicial de la planta. La estructura AQ3M garantiza la verticalidad y flotabilidad de los plantones en sus fases críticas.

Gracias a su diseño, es capaz de formar un tamiz vegetal homogéneo y único en solo 90 días, resistiendo inclemencias climáticas gracias a su diseño, flotabilidad y robustez.

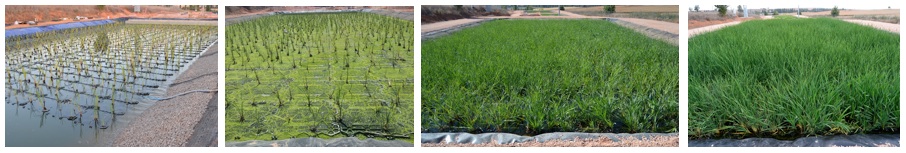

Evolución en 90 días del humedal en flotación con la estructura AQ3M.




¿Por qué AQ3M marca la diferencia técnica?

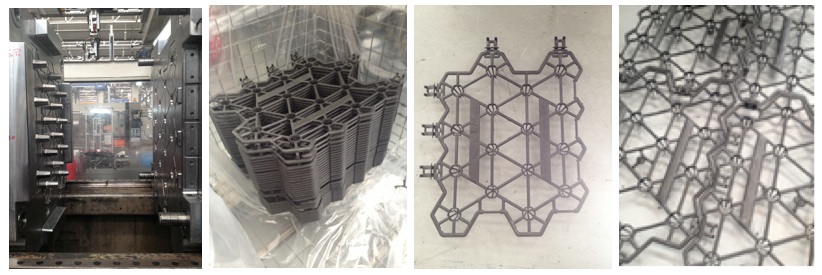

A diferencia de otras soluciones del mercado que utilizan múltiples piezas, la AQ3M destaca por ser una monopieza, fabricada por inyección y su material de fabricación (polipropileno + expansor).
Esta composición reduce la densidad del material sin sacrificar un ápice de resistencia a la rotura.

Detalles de ingeniería que optimizan el rendimiento:

  • Diseño Reticular y Sección en T: Su estructura en forma de "T" aumenta la resistencia mecánica manteniendo un peso ligero (633 g por pieza) y su diseño reticular permite el paso de luz solar hacia los rizomas, vital para la regeneración tras la parada vegetativa.

  • Ensamblaje de Alta Seguridad: El sistema utiliza un enganche a presión tipo "clic" y bisagra en 10 puntos de unión, complementado con muescas para bridas de refuerzo. Esto permite una flexibilidad de hasta 45º de inclinación sin riesgo de rotura.

  • Integración Radicular Total: Cada módulo incluye 16 vasos receptores (cestas). Estos vasos están diseñados para que durante el montaje o de forma natural por el crecimiento de la planta se rompan y se fijen al cepellón y rizoma manteniendo las plantas erguidas integrándose totalmente las plantas en la estructura soporte AQ3M muy importante para la formación correcta del tamiz. Esta caracteristica hace que sea posible su montaje independientemente de la estación del año pudiendo poner plantas en otoño e invieno y pasar la parada vegatativa en la propia estructura soporte AQ3M.



Ventajas Competitivas: Eficiencia y Logística


Desde el punto de vista operativo, la estructura AQ3M ha sido diseñada para maximizar el rol del proyecto:

  1. Ahorro en Montaje: Al ser monopieza y tener una posición única de montaje, puede ser instalada rápidamente por personal sin experiencia previa.

  2. Densidad de Plantación: Permite una densidad de hasta 44 plantas/m2 (vital para islas flotantes). En depuración a partir de 10 plantas / m2 queda asegurando un tapizado homogéneo que evita flujos preferenciales de agua.

  3. Logística Global: Su diseño permite que los módulos sean perfectamente apilables en palet europeo. Esto reduce drásticamente los costes de transporte: un solo  contenedor de 40 pies puede transportar material para 1.840 m2 de tamiz.


 La estructura genera láminas sólidas, resistentes al viento y oleaje, permitiendo un anclaje sencillo a la orilla mediante tensores, cubriendo la totalidad de la lámina de agua



Servicios y Consultoría Especializada


Quarq Enterprise no solo suministra la tecnología ofrece un acompañamiento integral que incluye:

  • Asistencia técnica en dimensionamiento y diseño de EDARs con humedales flotantes.

  • Asistencia técnica Implantación de islas flotantes.

  • Asesoramiento especializado de humedales flotantes.
