26/08/2020

Modernización del regadío de la "Comunidad de Regantes del Trasvase Tajo-Segura de Librilla" con tuberías de PVC-Orientado

1573



Antecedentes



En el artículo 75 “Declaración de interés general de determinadas obras de regadío” de la Ley 55/1999, de 29 de diciembre, se declaran de interés general las obras del apartado a) “Obras de modernización y consolidación de los regadíos de las Comunidades de Regantes siguientes:”, y entre ellas está la Comunidad de Regantes de aguas del Trasvase Tajo- Segura de Librilla (Murcia).

En junio de 2004 la Junta de Gobierno de la Comunidad de Regantes aprueba iniciar los trámites para la ejecución de las obras de modernización del regadío en su ámbito, mediante la construcción de varios embalses reguladores y la instalación de redes de distribución de agua a presión, automatizada a nivel de parcela.

Posteriormente, se llegó a un acuerdo con la Consejería de Agua, Agricultura, Ganadería y Pesca de la Región de Murcia para la ayuda en la financiación de las obras, mediante la realización de las obras correspondientes a la modernización del regadío en el Sector 3, de los cuatro sectores en que se divide el área regable de la Comunidad, y del sistema de regulación de volúmenes del Sector 2.

La red hidráulica del Sector 2, que es el objeto de este proyecto, y la modernización total del Sector 1 se financiarán mediante la Orden de Mejora, Modernización y Consolidación de los Regadíos en la Región de Murcia. En cuanto al Sector 4, el embalse de regulación, conocido por el nombre de “Dª. Vicenta”, y el resto de las obras e instalaciones de la modernización, ya lo realizó la propia Consejería y en este momento se encuentran totalmente operativas.

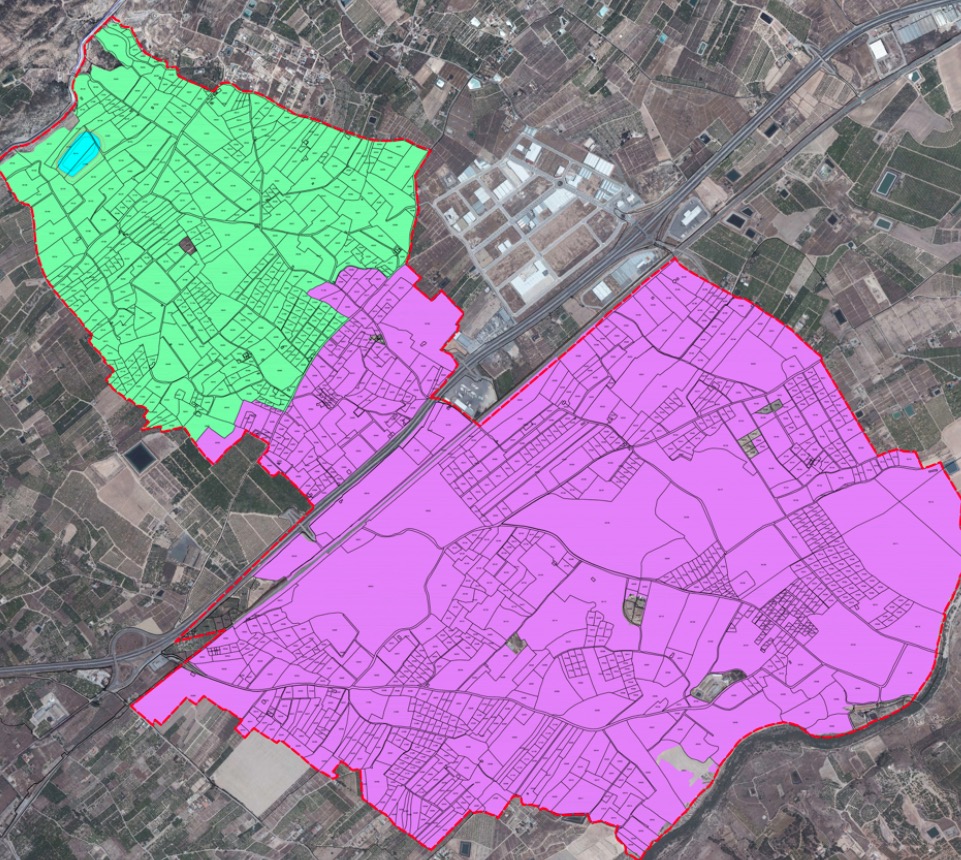

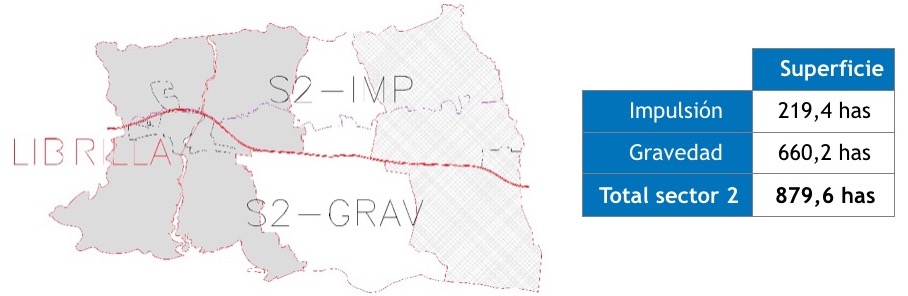

En las obras de ejecución del presente proyecto se consideran solamente todas las obras e instalaciones de carácter hidráulico y de suministro de energía, necesarias para la modernización del Sector 2, con una superficie modernizable de 879,5 ha, repartidas en una Zona de Impulsión de 219,3 ha y 371 parcelas reunidas en 41 hidrantes y una zona de gravedad de 660,1789 ha y 868 parcelas en 98 hidrantes, porque las necesarias para la regulación de volúmenes son objeto de otro proyecto.

Las obras fueron promovidas a instancia de la Comunidad de Regantes de Aguas del Trasvase Tajo-Segura de Librilla (Murcia).

El proyecto fue redactado por Water Technologies, llevando la Dirección de Obra y la coordinación de seguridad Moval Agroingeniería, y ejecutando finalmente las mismas Padelsa Infraestructuras. Las obras comenzaron en el año 2018 y tienen prevista su finalización en el 2020.


Objetivo de la actuación


La escasez de agua que pertinazmente sufre el sureste español y la insuficiente eficiencia del sistema de riego actual ha determinado que la Comunidad de Regantes haya aprobado la sustitución de la red de acequias, por otra a presión, enterrada, formada por tuberías de diferentes materiales, diámetros y timbrajes, que sea capaz de servir en cada finca el caudal de agua filtrada y medida, necesario para el buen funcionamiento del riego por goteo que se instalará en cada una de ellas.




La instalación partirá en cada Sector de un embalse de regulación, que en el Sector 2 ha sido motivo de proyecto aparte, y realizado y financiado por la mencionada Consejería, que se abastecerá desde las correspondientes tomas automatizadas del Canal del TTS. Su ámbito se sitúa íntegramente en el término municipal de Librilla (Murcia).




El riego antes de la ejecución de las obras era por inundación en un 45% de la superficie regable y se organizaba a partir de cinco tomas sobre el Canal del TTS. El agua vertía a unos canales que, variando de sección, constituían una red de acequias que llevaban el agua hasta cada una de las parcelas. El otro 55% tienen instalados riegos de alta frecuencia, con punto de partida en un embalse particular, donde recogían el agua correspondiente a cada turno de riego.


Objeto de la obra


El objeto de la obra pasa por optimizar el uso de los recursos actualmente disponibles, incrementar la capacidad de regulación estacional, optimizar las infraestructuras de abastecimiento de agua y energía, con objeto de reducir los costes de impulsión, asegurar el suministro de agua en parcela y automatizar e informatizar las infraestructuras hidráulicas, facilitando el control de consumos y la gestión administrativa del agua.

Para ello se utilizarían materiales de calidad óptima y la más avanzada tecnología para el riego de cultivos entre los que se encuentran la Tuberías TOM® de PVC Orientado (PVC-O) de Molecor. El propósito es la eficiencia del agua, es decir, que utilice la mínima cantidad de este recurso y que obtenga el máximo rendimiento, contribuyendo de esta manera a un futuro sostenible.

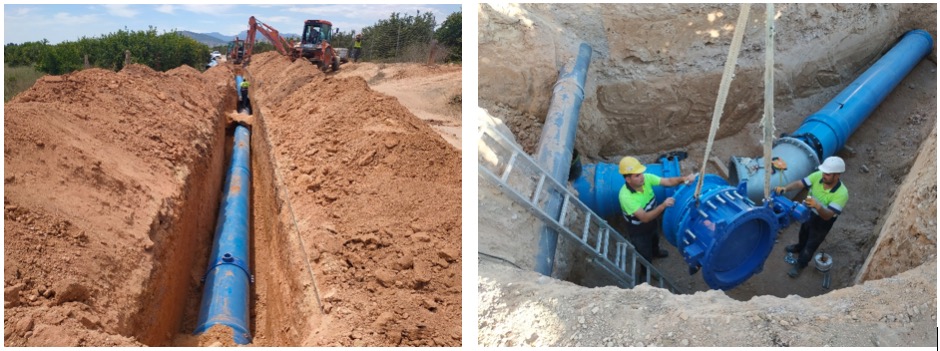

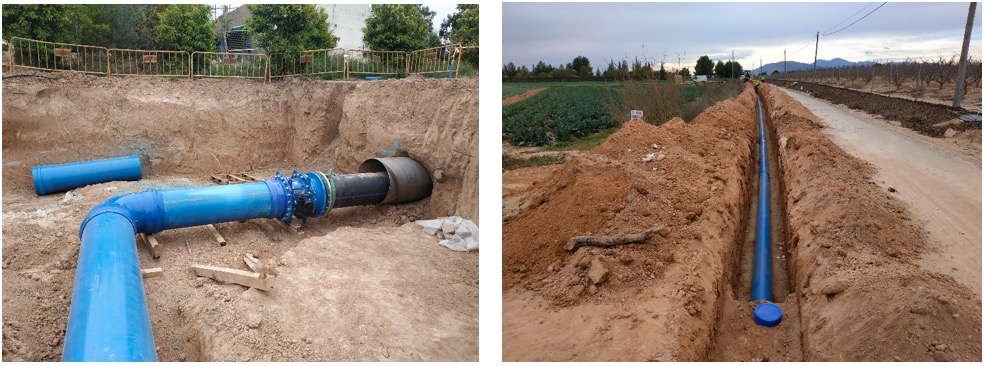

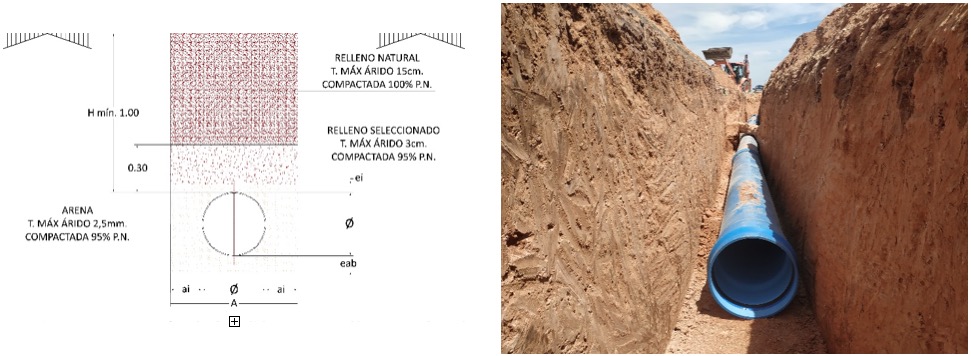

Instalación de tuberías TOM® de PVC-O y piezas especiales en el proyecto de modernización de la zona regable
de la Comunidad de Regantes del Trasvase Tajo-Segura de Librilla


Diseño de la red y descripción de las obras


Para el cálculo de necesidades de agua, se considera representativa del área regable una plantación adulta de limoneros, formada al 60/40 por las variedades Verna y Fino.

El diámetro probable del bulbo, dada la textura del terreno, se ha estimado en 1,37 m, lo que supone un área mojada por emisor de 1,47 m2. Con una disposición de 8 emisores de 4 l/h por árbol, considerando un marco de plantación de 5,5 x 5,5, se obtiene un porcentaje de suelo mojado del 35%. De esta forma se dedujo un módulo de riego de 1,057 l/m2h y así se deduce que es conveniente hacer 3 turnos de riego diarios por cada Zona de cada Sector, y si la JER es de 18 horas, se dispondrá de 6 horas por turno.

En total se disponen de 8.802.300 m3/año. Ésta cifra está conformada por la dotación que tiene la CCRR del Trasvase Tajo-Segura, las escorrentías que se recogen en la Presa de la Rambla, las correspondientes a la concesión de las aguas residuales regeneradas de la EDAR de Librilla y las aguas subterráneas procedentes de algunos pozos.

Las parcelas situadas en una franja de aproximadamente 50 m por debajo de la cota media de cada embalse necesitan del aporte de energía al sistema de riego para su buen funcionamiento. Por lo tanto, el sector se ha dividido en dos zonas, una que funcionará por impulsión y otra por gravedad.




Para cada sector de riego, se ha dispuesto de un embalse regulador que se abastecerá de forma independiente desde el Canal mediante la correspondiente toma. En este sector el embalse es objeto de otro proyecto y se ha realizado directamente por la Consejería de Agua, Agricultura, Ganadería y Pesca de la Región de Murcia.

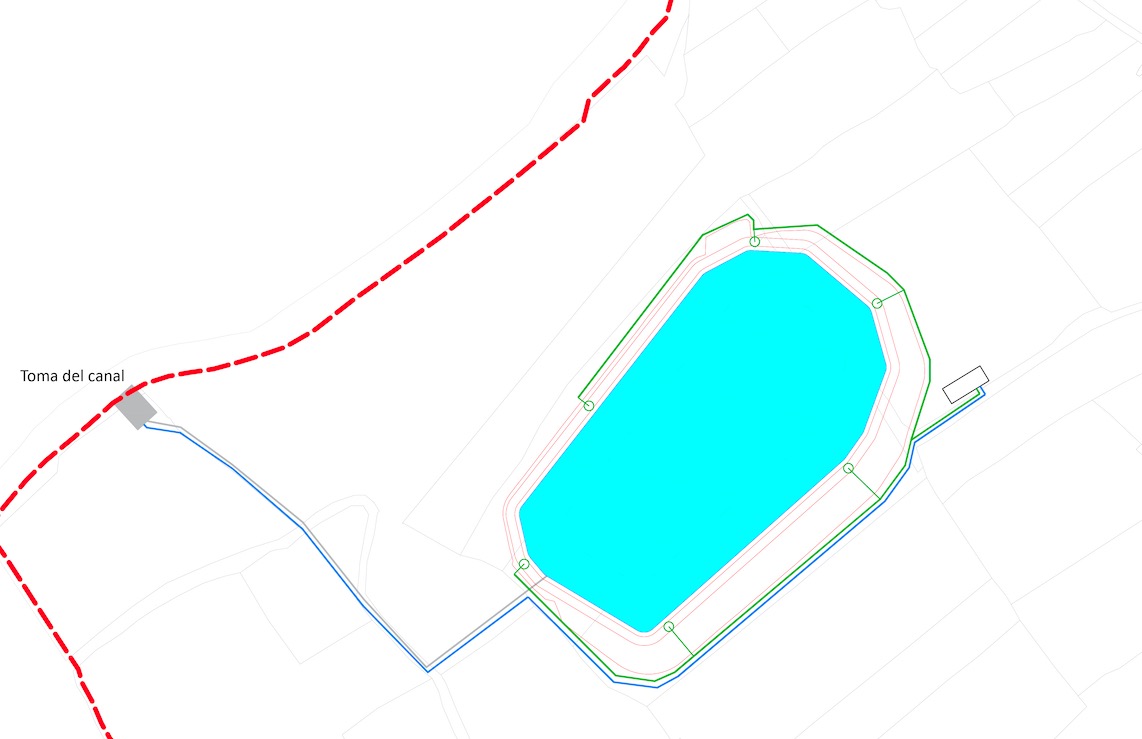

Planificación de uno de los embalses reguladores del proyecto

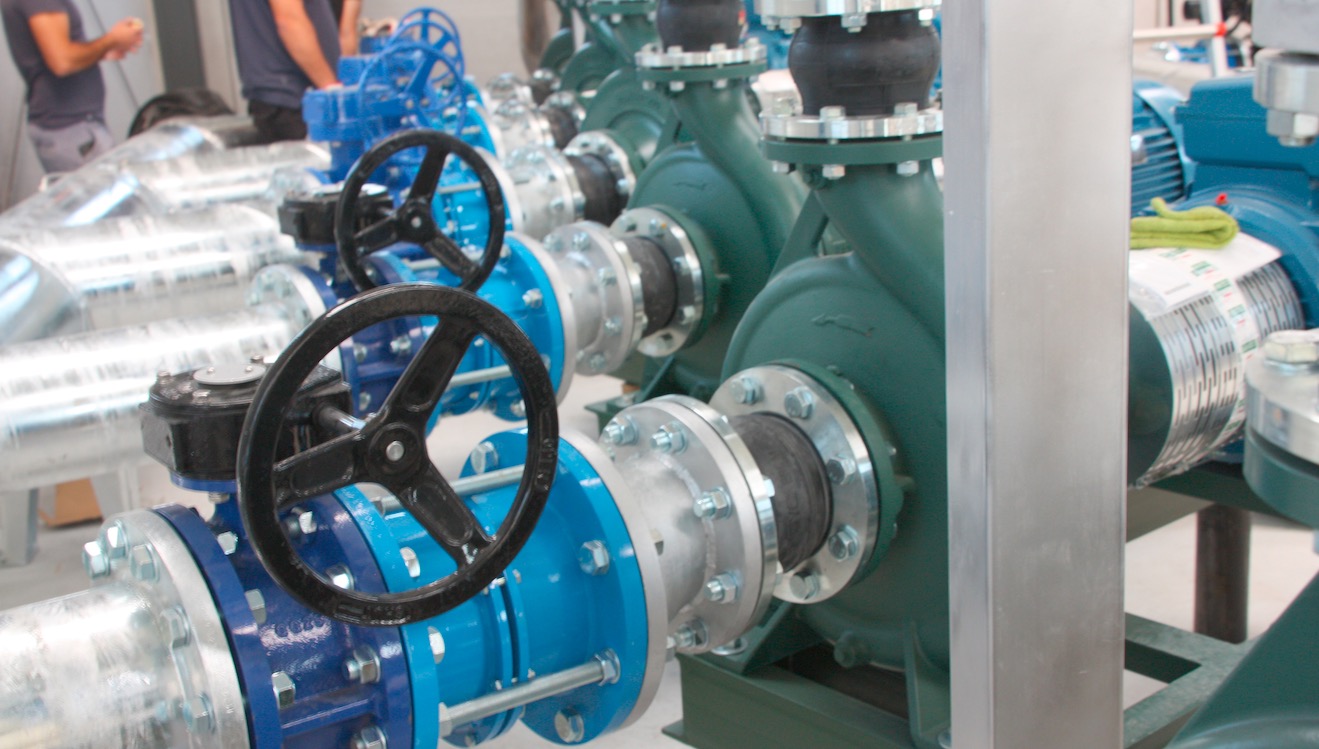

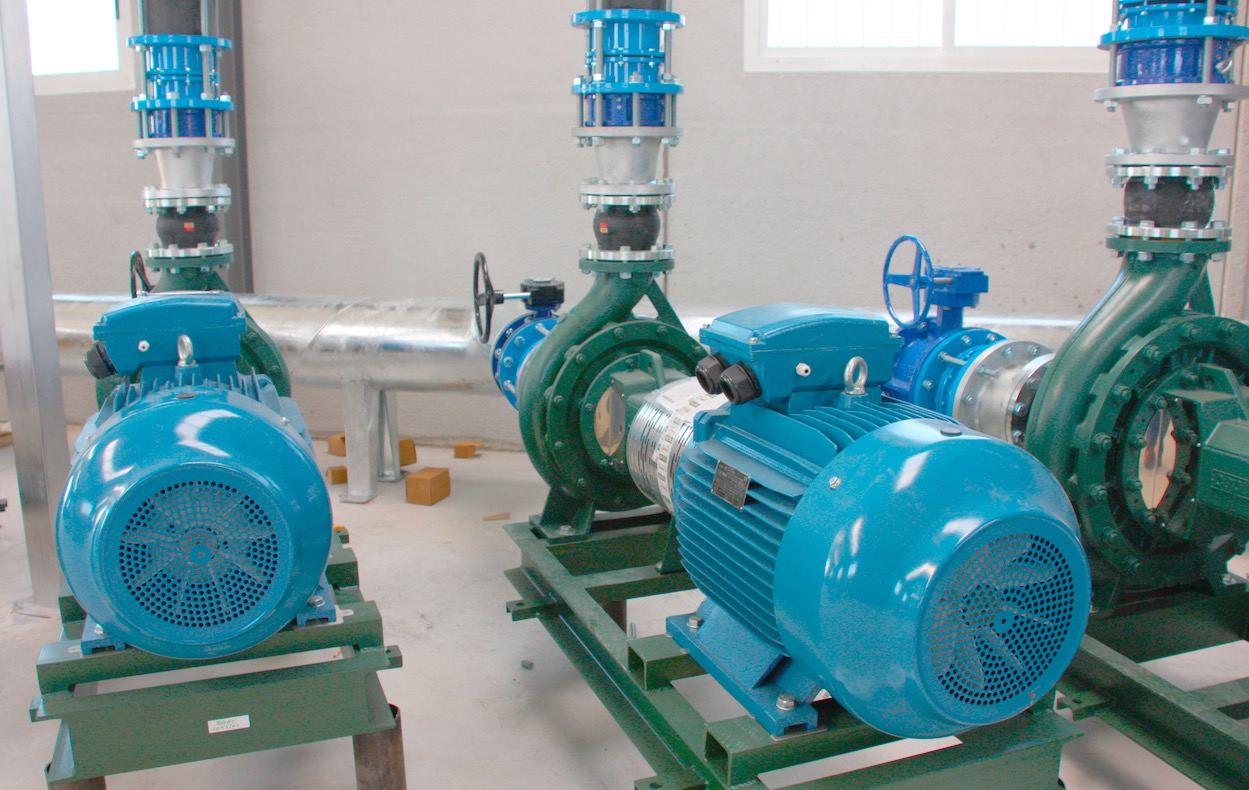

Estación de bombeo del proyecto de modernización de la zona regable de la Comunidad de Regantes del Trasvase Tajo-Segura de Librilla


Bombeo: dos equipos de impulsión:

  • Turno 1 caudal de 743,719 m3/h a una altura manométrica de 69,65 m.c.a, para lo que se consigue un rendimiento mínimo del 79,5% con un equipo formado por tres grupos motobomba centrífugos horizontales puestos en paralelo, con motor eléctrico de una potencia nominal 92,5 kW a 1.450 rpm y 400 V de tensión.

  • Turnos 2 y 3 se instalará un equipo formado por tres grupos motobomba en paralelo de una potencia nominal de 55 kW a 1.450 rpm y 400 V, que cubre los requerimientos de caudales y alturas manométricas con un rendimiento mínimo del 82%.

Dos de los grupos motobomba de cada equipo estarán provistos de un variador de frecuencia y el otro se equipará con un modulador de frecuencia variable capaz de hacer lo mismo a partir de la corriente continua de la energía solar fotovoltaica.


Equipo de filtrado: Formado por 2 baterías de 24 unidades cada una de filtros autolimpiantes de anillas de 3” con un paso de 100 micras, o sistema equivalente que deberá mantener una superficie filtrante de 24,24 m2, todo ello sobre colectores de polipropileno de PN10 y 300 mm de diámetro o de material de igual o mejor fiabilidad.


Edificio de la Estación de Bombeo: Las bombas y el equipo de filtrado se alojarán en un edificio con estructura metálica de 25 x 10 metros en planta, cerramiento vertical mediante panel visto prefabricado de hormigón armado y cubierta metálica tipo sándwich.


Suministro de energía: El suministro de energía de red a la E.B se hará con una línea aérea de media tensión de 312,2 metros, línea subterránea de media tensión de entrada al centro de transformación del tipo intemperie compacto (CTIC), de 400 KVA de potencia, e instalación en baja tensión.

El suministro de energía solar fotovoltaica se hará a partir de una planta aislada de suelo de 594 paneles de 300 Wp, de una potencia de 178,2 kWp, que será capaz de proporcionar anualmente 257.570,2 kWh/año con un aprovechamiento del 54,7% de la producción total anual, sobre la energía a pagar si toda ella procediera de la red. La planta dispondrá además de un sistema para almacenar energía con baterías de tipo estacionario, con capacidad para entregar 450 kWh/día.


Redes hidráulicas:

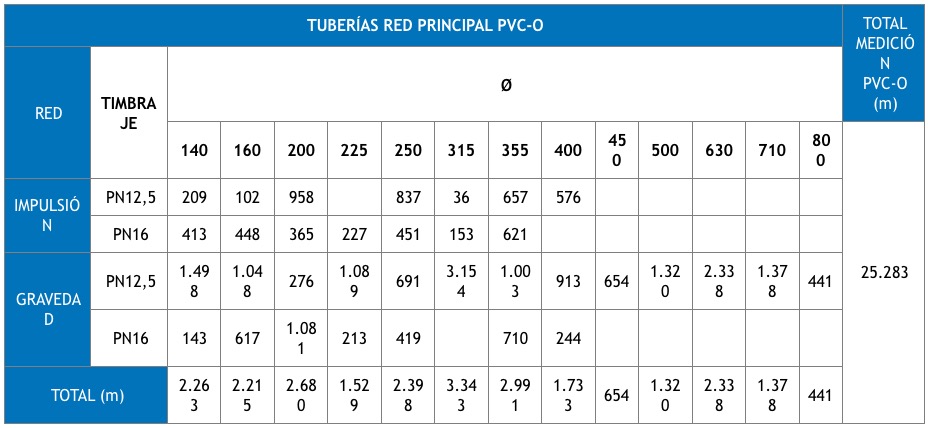

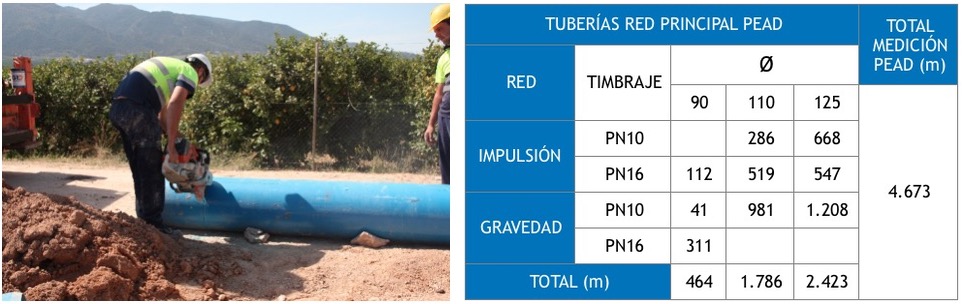

  • Red de distribución ramificada de la Zona de Impulsión de 8.190,2 m de longitud y diámetros comprendidos entre 400 mm y 90 mm, con tuberías TOM® de PVC Orientado (PVC-O) serie 500 y PEAD (PE-100).

  • Red de distribución de la Zona de Gravedad de 21.778,35 m de longitud y diámetros desde 800 mm a 90 mm, con los siguientes materiales: tuberías TOM® de PVC Orientado (PVC-O) serie 500 y PEAD (PE-100).
  • Acometidas: Se proyectan en polietileno de alta densidad (PEAD o PE100).

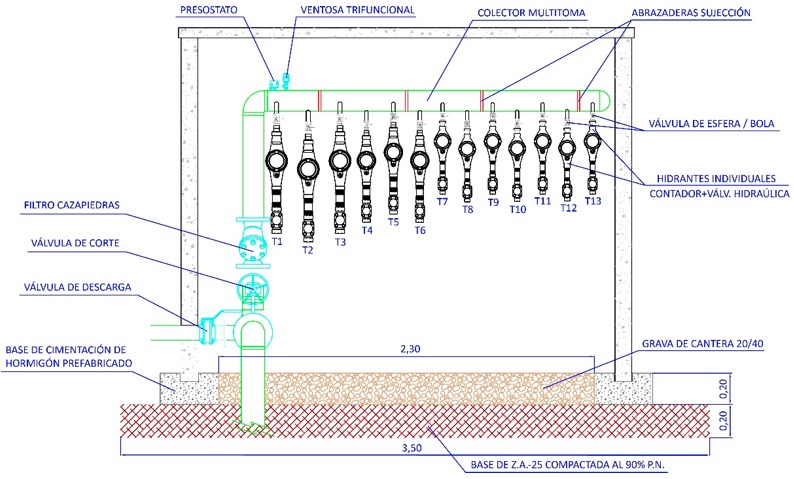

  • Hidrantes colectivos e individuales: Se instalarán 41 en la zona de impulsión y 98 en la de gravedad. Se cuentan un total de 371 en la zona de impulsión y de 868 en la de gravedad.








  • Tuberías terciarias: serán las encargadas de llevar el agua desde cada hidrante individual hasta cada parcela o finca. Se proyectan en PEAD de diámetros comprendidos entre 32 mm y 250 mm con una longitud aproximada de 179 km.




Estación de filtrado. La estación de filtrado estará formada por 4 baterías de 32 unidades de filtros de anillas autolimpiantes de 3” con un paso de 100 micras, que deberá mantener la superficie filtrante de 64,64 m2 y llevará aparejada una arqueta de recuperación de agua de lavado para su posterior inyección a la entrada del filtrado, mediante una electrobomba de impulsión. La alimentación eléctrica para esta estación de filtrado se hará mediante una planta solar fotovoltaica de techo aislada, formada por 40 paneles de 300 Wp y una potencia de 12 kWp.

Tubería de trasiego entre el embalse de regulación del sector del presente proyecto y el del sector 1, de una longitud de 1.924,50 m, formada por tubos de PVC-O de 400 mm de diámetro PN12,5.




Automatización: se emplearán unidades remotas para control de hidrantes y valvulería, que comunicarán con unidades concentradoras (una en la zona de impulsión y otra en la de gravedad) vía radio.
