Soluciones de estanqueidad en plantas de agua, biogás e infraestructuras hidráulicas





MATERGY. Diseño y fabricación de soluciones de estanqueidad







Introducción


Los pasamuros para cables y pasamuros para tuberías son sistemas de sellado que se utilizan en lugares donde se enrutan cables y tuberías a través de aperturas para proteger a personas y equipos de agua, fuego, gas, arena, polvo, vibraciones, perturbaciones electromagnéticas, serpientes y roedores.



El paso de tuberías a través de obra civil


El procedimiento habitual para pasar tuberías/conductos a través de muros/techos es dejar un carrete para que quede embebido en el hormigón tras el proceso de vertido.

Después, el instalador pasa una tubería a través del carrete y realiza un complicado encofrado alrededor de ella, vertiéndose de nuevo hormigón en el hueco para que la tubería quede embebida.

Este proceso consume gran cantidad de tiempo pero además, con mucha frecuencia, la tubería pasante se mueve con el vertido del hormigón, asentando, produciéndose desalineaciones.

Utilizando un pasamuros prefabricado embebido, queda rígidamente unido a la pared y estanco, el proceso de encofrado se elimina. El vertido de hormigón se realiza en una sola fase y no quedan las inevitables huellas por fugas en el segundo vertido.



Soluciones de estanqueidad de MATERGY


Estas son algunas de las soluciones de MATERGYque garantizan estanqueidad a través de muros para tuberías.

A continuación se muestran las distintas tipologías de pasamuros, recuerden que pueden contactar con nosotros para resolver cualquier duda o aclaración.


Pasamuros embebido con extremos bridados

Esta solución permite bridar directamente la tubería contra el elemento, las bridas se adecuarán a la norma definida durante el proceso de diseño.

En la parte central puede apreciarse la corona de centrado.

Existe la posibilidad de sustituir la brida por una corona o terminar con el tubo liso, ello dependerá de los requisitos del cliente.

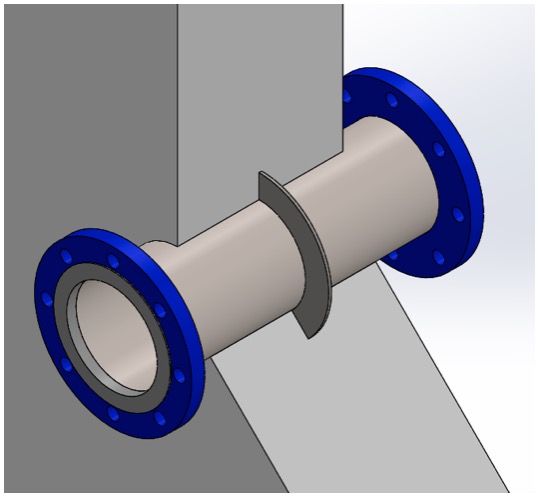

Pasamuros con extremos bridados

Esta solución permite bridar directamente la tubería contra el elemento, las bridas se adecuarán a la norma definida durante el proceso de diseño.

En la parte central puede apreciarse la corona de centrado.

Existe la posibilidad de sustituir la brida por una corona o terminar con el tubo liso, ello dependerá de los requisitos del cliente.

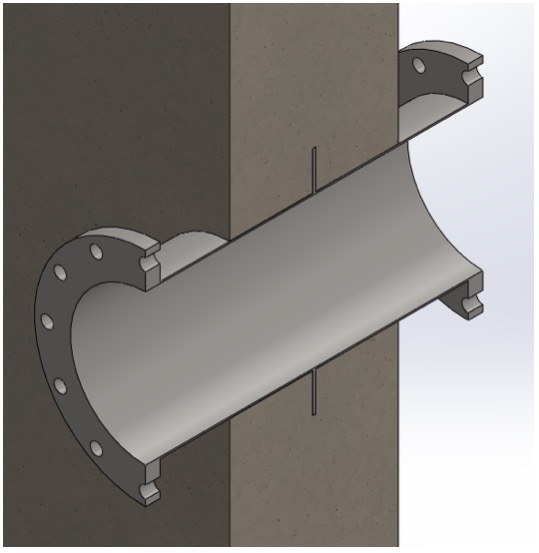

Pasamuros con bridas locas en los extremos

Esta solución permite bridar directamente la tubería contra el elemento, las bridas se adecuarán a la norma definida durante el proceso de diseño.

En la parte central puede apreciarse la corona de centrado.

Existe la posibilidad de sustituir la brida por una corona o terminar con el tubo liso, ello dependerá de los requisitos del cliente.

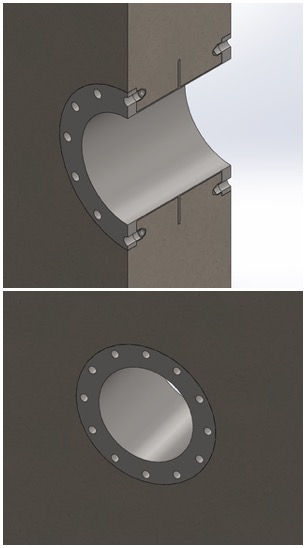

Pasamuros con extremo bridado y liso

Esta solución permite bridar directamente la tubería contra el elemento en uno de sus extremos (las bridas se adecuarán a la norma definida durante el proceso de diseño) mientras que el extremo libre permite la soldadura directa.

En la parte central puede apreciarse la corona de centrado.

Existe la posibilidad de sustituir la brida o el extremo liso por una corona, ello dependerá de los requisitos del cliente.

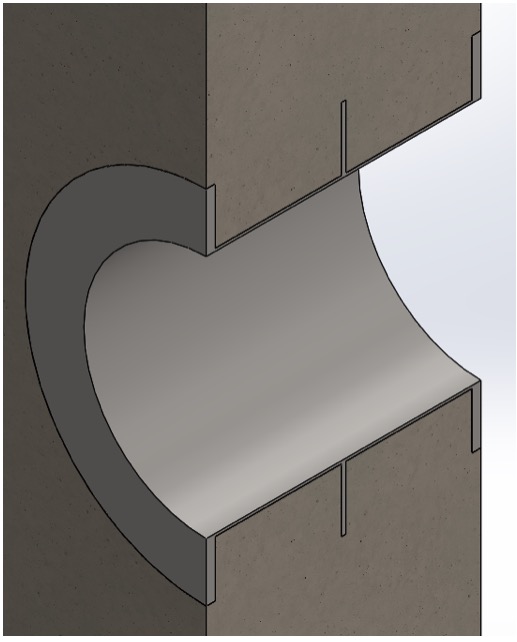

Pasamuros embebidos con coronas en los extremos

Esta solución permite usar las coronas como elemento de fijación mediante soldadura.

En la parte central puede apreciarse la corona de centrado.

Existe la posibilidad de sustituir la corona por una brida o terminar con el tubo liso, ello dependerá de los requisitos del cliente.




Pero qué ocurre cuando nos encontramos con muros existentes o bien la necesidad de permitir desmontaje de forma habitual.

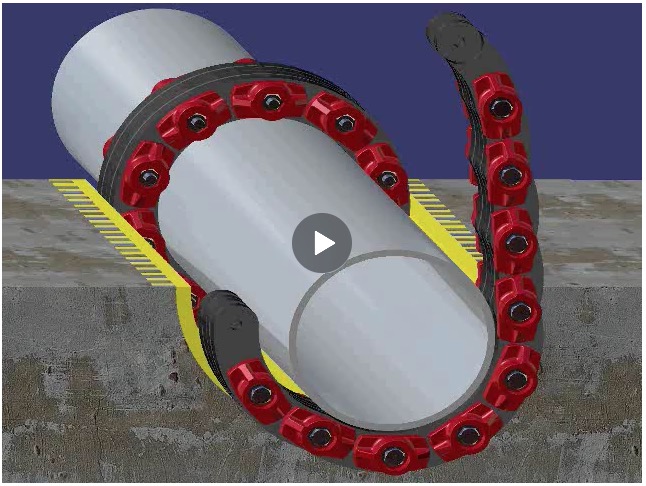

Los sellos de penetración (pasamuros elastoméricos) de MATERGY están diseñados para proporcionar un sello ajustado a presión, de larga duración y seguro para tuberías de agua, gas y otros fluidos industriales de cualquier tamaño que pasen por paramentos verticales u horizontales donde hay que garantizar estanqueidad bajo presión.





Con camisa de acero


Con camisa de hormigón centrifugado



Sobre el muro directamente (coronación tras construcción)

Presiones de hasta 5 barg (50 mca).

Materiales disponibles:

  • EPDM.
  • NBR.
  • También con certificación alimentaria.




Otras soluciones de estanqueidad


  • Pasamuros para cables.

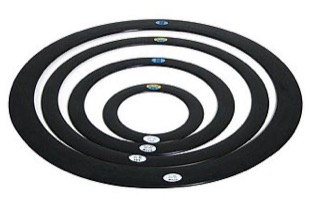

  • Juntas con alma de acero.




Solicite información sin compromiso tanto de elementos de catálogo como soluciones a medida:
