Tanque de Tormentas de Etxebarri, el mayor tanque de tormentas de Euskadi



Introducción

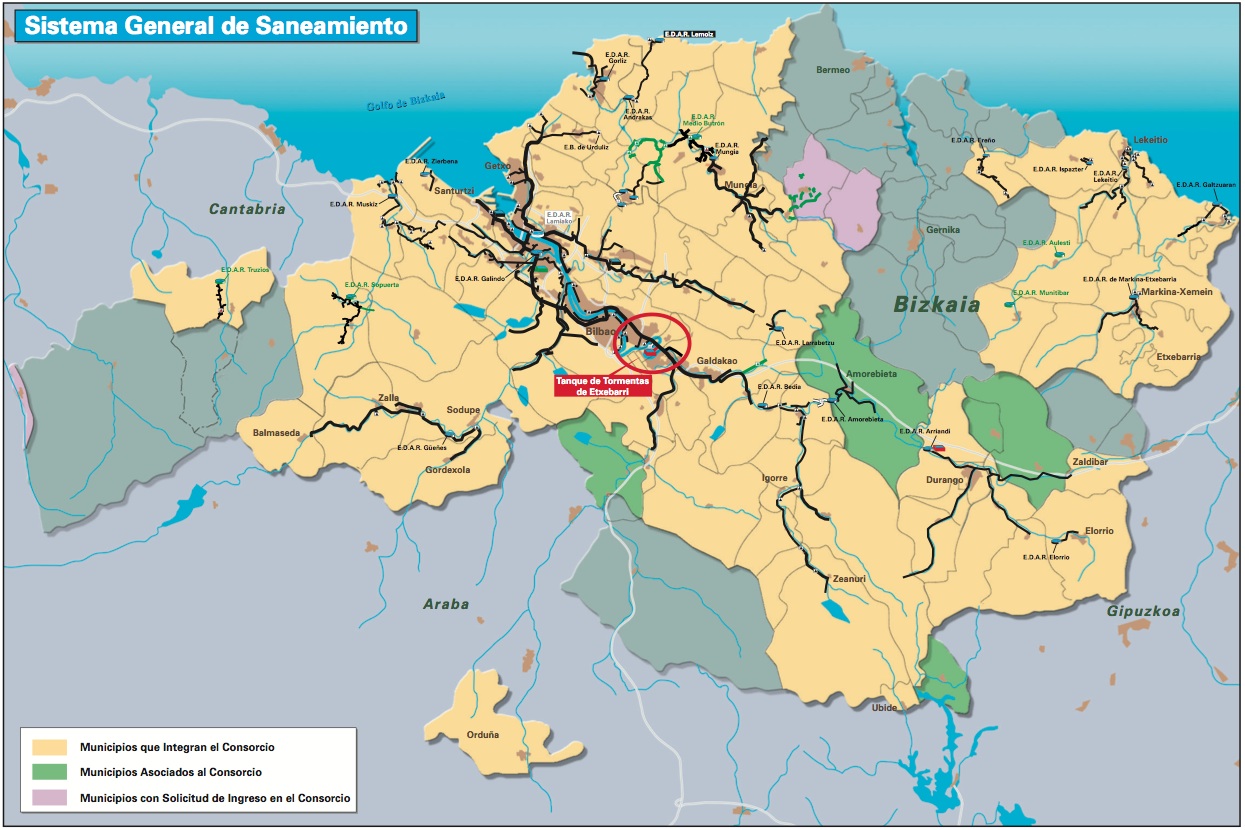

Dicho tanque, con un volumen aproximado de 70.000 m3, se ubica junto al río Nervión, en un meandro del mismo frente al barrio de Bolueta, en unos terrenos cuya titularidad es del CABB. Dada la particular geotecnia encontrada se ha planteado su construcción a cielo abierto, con cuatro cuerpos (depósitos) diferenciados, cuyo llenado se realiza de modo secuencial desde el propio túnel del Interceptor Nervión- Ibaizabal.

El vaciado del tanque, que se realiza al mismo Interceptor; se efectuará, asimismo, por gravedad.

Su funcionamiento permite derivar el caudal excedente que circula por el Interceptor en tiempo de lluvia, permitiendo mayor desahogo en el funcionamiento de dicho Interceptor en la zona de aguas abajo del tanque.






Sistema de regulación de caudal


La obra del tanque de Etxebarri se completa con el sistema de regulación de caudal, en base a compuertas, que se ha implementado en el pozo del Interceptor situado en la plaza Ernesto Ercoreka de Bilbao, que posibilita disponer un volumen de almacenamiento de unos 23.000 m3, en la propia conducción en túnel, entre ese punto y el tanque de tormentas, y otros 16.000 m3 entre los tanques y el pozo Urbi en Basauri, lo que totaliza una capacidad adicional de almacenamiento de 39.000 m3.

La ejecución del TT de Etxebarri ha supuesto un movimiento de tierras, en torno a los 400.000 m3, realizado al abrigo de un sostenimiento pesado en base a 4.300 m2 de muros pantalla de 1,00 m. de espesor, empotrados 1,00 m. en roca sana y aseguradas mediante anclajes de cables a la roca subyacente, con una longitud aproximada de 11.000 m. de anclajes.

La realización de la estructura ha supuesto la colocación de más de 40.000 m3 de hormigón estructural en losa de cimentación, muros y pilares, así como losa de cubierta.







Edificio de control


La obra civil se completa con la realización de un edificio de control que ocupa una superficie en planta de 650 m2, distribuidos en bajo más tres alturas y estructura basada en pilares de hormigón y cubierta y losas intermedias a base de forjados reticulares.

La conexión del tanque con el túnel se efectúa mediante una galería de 2,5 m. de diámetro.


Sistema de ventilación


La ventilación de la zona húmeda de las instalaciones se consigue mediante la introducción de aire fresco y la extracción y desodorización del aire dicha zona.

Los caudales aportados en la zona húmeda son de 25.750 m3/h. en cada cuerpo del tanque. (Total: 25.700 x 4=103.000 m3/h.) y la extracción es de 27.100 m3/h. por cada cuerpo (108.400 m3/h. en total). El aire extraído se trata en equipos de filtrado con carbón activo para su desodorización.

La totalidad de los conductos de ventilación son de polipropileno.






Sistema de limpieza del tanque

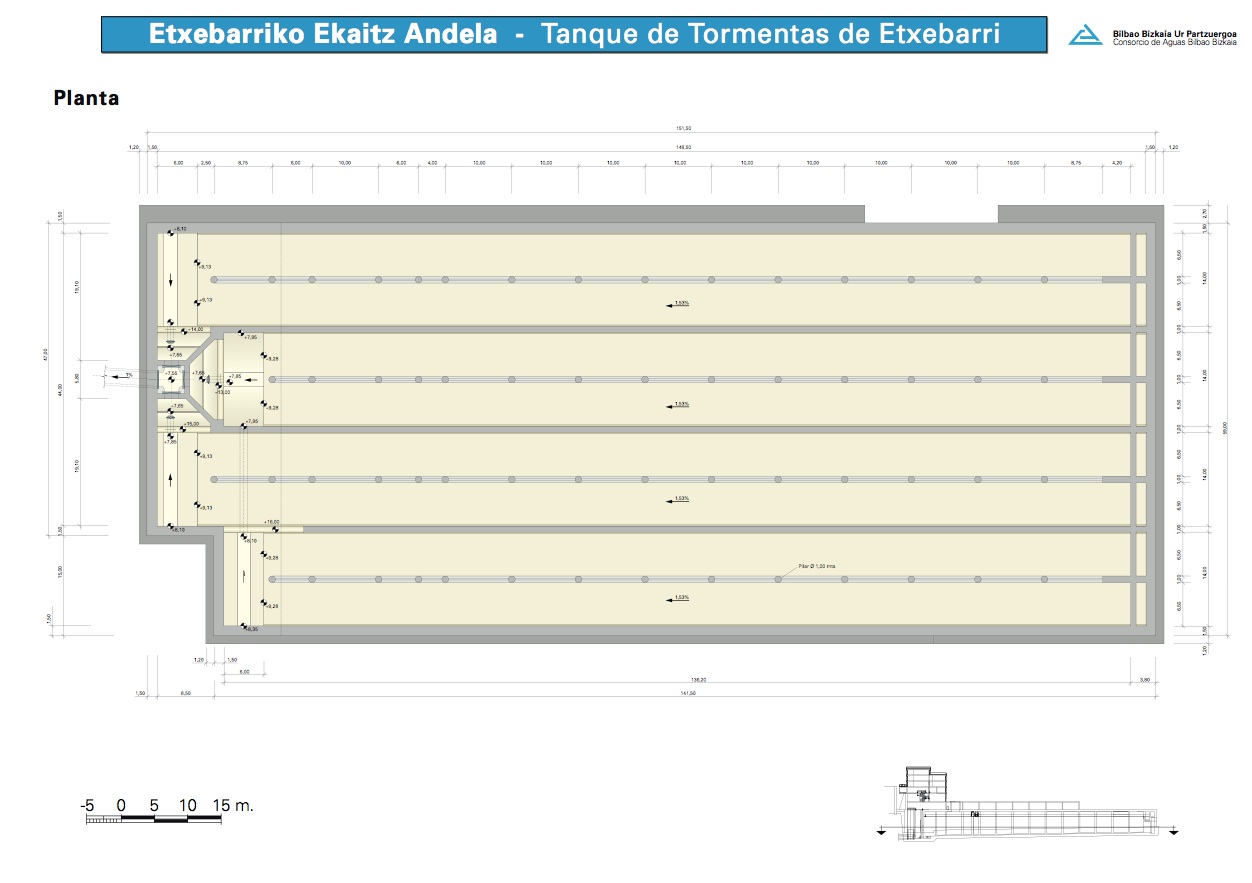

Después de cada episodio de llenado es necesario efectuar una limpieza del tanque que está dispuesto según 8 calles de 7 m. de ancho cada una y una longitud máxima de 135 m. La limpieza de cada calle se consigue por medio del agua retenida en depósitos al efecto por medio de la depresión creada por bombas de vacío. Los depósitos son de 50 m3 cada uno, cuya descarga súbita, unido a la pendiente de la solera del tanque, ocasiona la movilización del sedimento depositado.


Suministro eléctrico


Para disponer de la potencia necesaria para el funcionamiento de todos los equipos dispuestos en el tanque de tormentas, se ha llevado a cabo una acometida eléctrica de media tensión, con un centro de seccionamiento y un centro de transformación, ubicados en el edificio, con acceso independiente, con las celdas necesarias y un transformador de potencia en seco de 640 KVA.


Automatización


Para el control y supervisión de la totalidad de la instalación se dispone de un autómata programable en el cuadro general de Baja Tensión. Dicho autómata se comunicará con el puesto de Control central de la EDAR de Galindo.

La regulación del llenado del tanque se consigue por medio de las instalaciones ubicadas en el pozo PZ- 300 situado en las inmediaciones de la plaza Ernesto Erkoreka, en Bilbao, situada sobre el interceptor Nervión-Ibaizabal y 2,5 Km. aguas abajo del tanque.

En dicho pozo se limita el caudal de paso hacia el Sifón de la Universidad a 2,5-3,0 m3/s a fin de optimizar el funcionamiento de los colectores situados aguas abajo del punto de regulación al tiempo que se almacena el excedente en el túnel aguas arriba del pozo y en el propio tanque de tormentas.

La regulación del caudal de paso en este punto se efectuará mediante válvulas tipo Bureau.





Presupuesto y plazo de ejecución


El presupuesto de adjudicación de la obra ascendió a 33.268.603,38 €uros (IVA excluido) y el plazo de realización de 52 meses.




Caracteristicas Técnicas


A.    TANQUE DE TORMENTAS

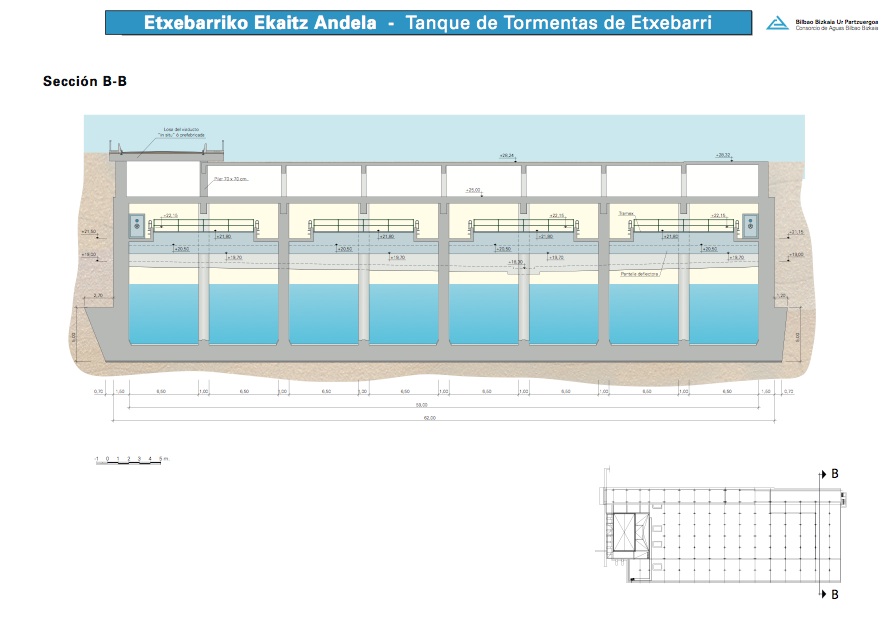

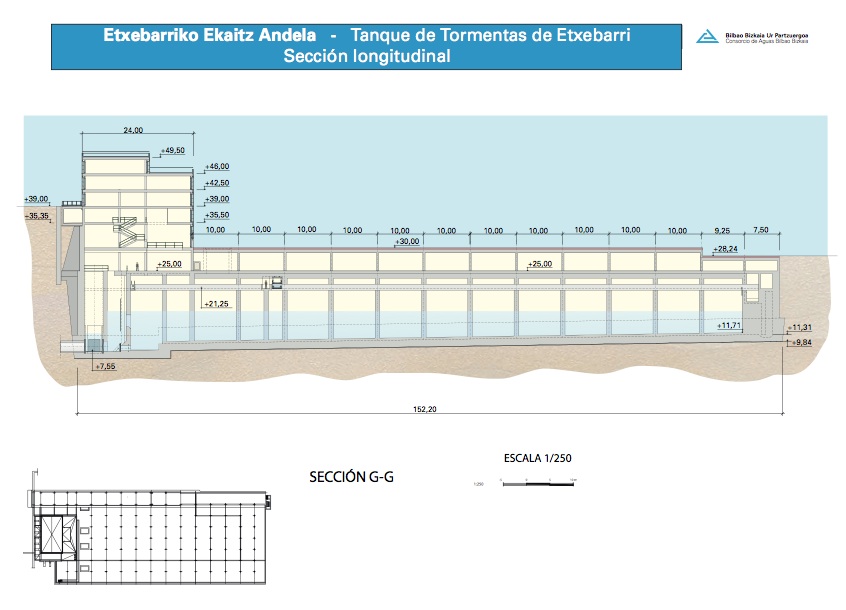

  • Dimensiones ..................................................................................... 140 x 56 x 10
  • Capacidad..........................................................................................74.480 m3
  • Llenado .............................................................................................Por gravedad
  • Vaciado..............................................................................................Por gravedad
  • Sistema limpieza ............................................................................... Por vacío
  • 8 bombas de vacío con capacidad.....................................................50 m3/ud
  • Caudal específico: ............................................................................. 4,86 m3/m.
  • Sistema ventilación
  • Cámara húmeda
Impulsión .................................................................................4 Ventiladores axiales
Capacidad ................................................................................. 4 x 25.700 m3/hora
Extracción.................................................................................2 ventiladores centrífugos
Capacidad ................................................................................. 2 x 54.200 m3/hora
Desodorización ......................................................................... Filtros carbón activo

  • Mecanismos
  • Compuertas murales aislamiento................................................. 6 ud (diversos tamaños)
  • Clapetas antirretorno dm. 1.000 y dm. 1.200 mm. ..................... 4 ud
  • Otras instalaciones auxiliares
  • C. Transformación 630 KVA
  • Iluminación
  • Instrumentación
  • Automatismo, mando y control local obernado por PLC
  • Comunicación con el Puesto de Control Central de Galindo

B. EDIFICIO ANEXO DE CONTROL Y OFICINAS

  • Planta de 650 m2
  • 3 alturas, más un retranqueado
  • Superficie total 2.330 m2

Algunas Unidades de Obra Relevantes

Excavación

  • En suelos ..................................................................................... 214.000 m3
  • En roca.........................................................................................178.000 m3

Sostenimiento

  • Pantallas...........................................................................................4.300 m2
  • Anclajes ......................................................................................... 12.000 m.
  • Bulonado (diámetros dm. 40 a dm. 25 mm) .................................. 11.700 m.
  • Gunita ..............................................................................................1.570 m3
  • Mallazo electrosoldado ..................................................................11.800 m2

Extructura

  • Hormigón estructural.....................................................................45.000 m3
  • Acero en redondos .......................................................................... 5.000 Tn
  • Forjado autoportante 3 T/m2 ..........................................................13.800 m2
  • Forjado autoportante 1T/m2 .............................................................3.675 m2
  • Micropilotes 180 mm. anclaje solera ............................................... 3.650 m.


C. CARACTERISTICAS FUNCIONALES

AÑO MEDIO
  • Número de llenados/año ..........................................................................14 veces
  • Volumen almacenado en tanque y en la red .....................................1.230.000 m3
  • Número de alivios/año.......................................................................................... 1

D. CARACTERISTICAS ADMINISTRATIVAS

  • Contratista adjudicatario.........................UTE FERROVIAL-AGROMAN HNOS. ELORTEGI / VICONSA,S.A.
  • Presupuesto de obra vigente: ............................................ 33.268.603,38 euros (IVA excluido)
  • Plazo de ejecución:............................................................. 52 meses
  • Fecha prevista entrada en servicio:.................................... Octubre 2014

E. FINANCIACION

DIPUTACION FORAL DE BIZKAIA (Convenio Marco y Convenio Medidas Reactivación Económica)
URA - Agencia Vasca del Agua (Convenio Medidas Reactivación Económica) CONSORCIO DE AGUAS BILBAO. BIZKAIA

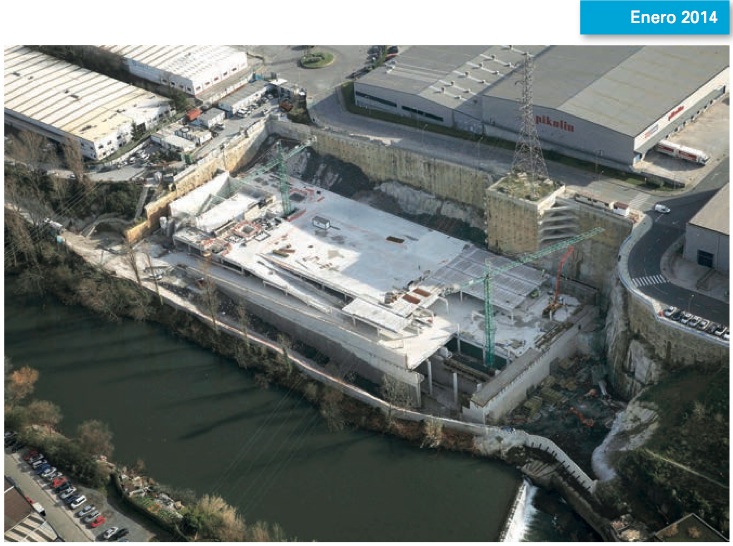

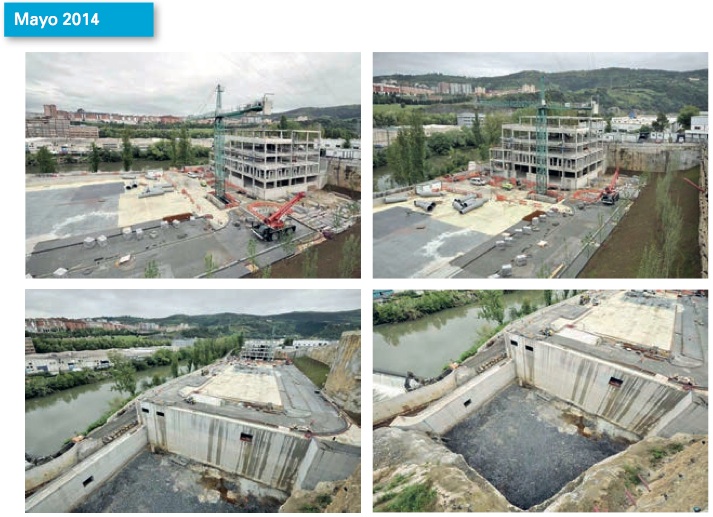

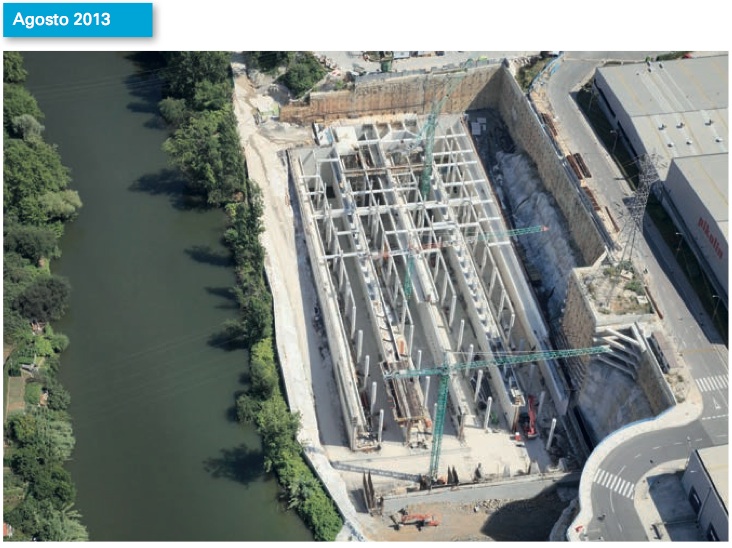

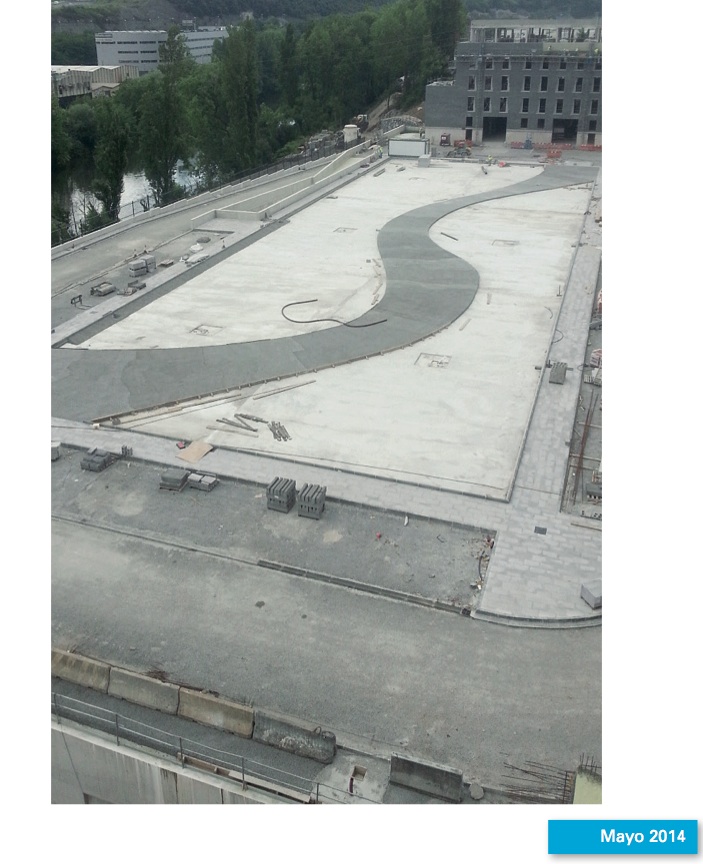

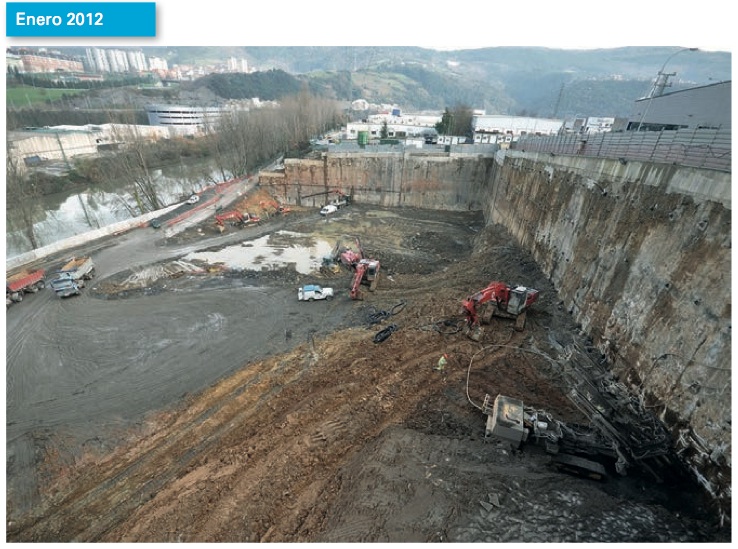

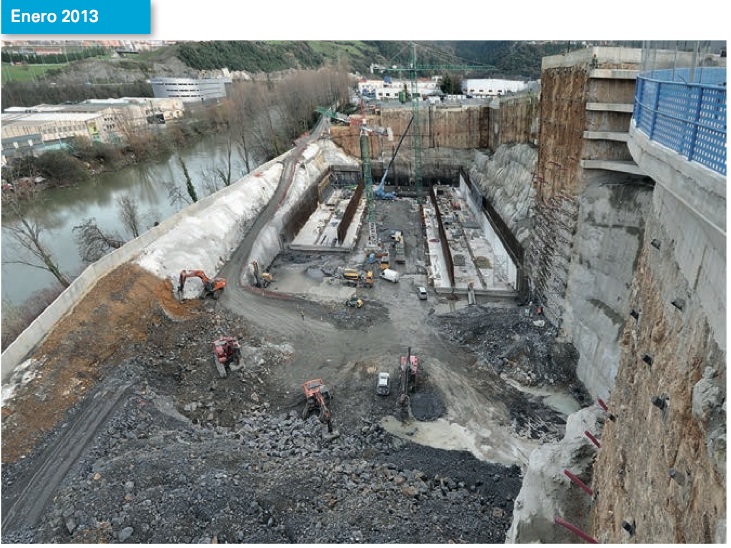

Evolución de las obras
